스테인레스 스틸 DIN 6799 E형 서클립/고정 링

Wanluo의 중국 스테인레스 스틸 DIN 6799 E형 서클립/고정 링은 독일 DIN 산업 표준을 엄격하게 준수하여 제조되었으며 경량 개방형 탄성 샤프트 고정 패스너에 속합니다. 설치를 위해 정밀한 예약 홈이 필요한 기존 DIN471 샤프트 서클립 및 DIN472 홀 서클립과 달리 DIN 6799는 고유한 E자형 개방형 일체형 구조를 갖추고 있어 고정 홈을 사전 처리하지 않고도 부드러운 광학 축과 기존 샤프트 본체에 직접 클램핑이 가능합니다.

문의 보내기

Product Description

Wanluo 공급업체의 스테인레스 스틸 DIN 6799 E형 서클립/고정 링은 안정적인 탄성 조임력을 제공하여 샤프트 슬리브, 베어링, 핀 샤프트 및 이동식 부품의 축방향 변위를 제한하여 복잡한 홈 가공 처리 및 기존 서클립의 불편한 조립 문제를 해결합니다. 초소형 구조, 도구가 필요 없는 빠른 설치 및 폭넓은 범용 적응성을 갖춘 이 제품은 경부하 기계 조립, 일상 장비 및 정밀 소형 변속기 구조에 널리 사용됩니다.

공작물 구성 및 전체 공정 제조 흐름

DIN 6799 E형 고정 링은 고인성 스프링 강과 고품질 스테인리스 강 원료를 채택하고 일체형 정밀 스탬핑, 일체형 열처리 강화 및 전체 가장자리 디버링으로 처리됩니다. 표준 대칭형 E자형 개방형 구조는 정확한 탄성 개방 라디안과 균일한 클램핑 장력을 갖추고 있어 표준 미터법 샤프트에 단단하고 미끄럼 방지 클램핑을 보장합니다. 일체형 링 본체는 일정한 두께와 탁월한 탄성 회복 성능을 갖추고 있어 반복적인 분해 및 장기간의 가벼운 진동 작동 후에도 영구 변형, 탄성 피로 또는 풀림을 방지합니다. 완전히 연마된 버(burr) 없는 가장자리는 설치 및 사용 중에 샤프트 표면과 일치하는 부품의 긁힘을 방지하여 정밀 샤프트 구성 요소의 무결성을 효과적으로 보호합니다. 엄격한 치수 공차 제어를 통해 표준 크기의 높은 보편성을 보장하며, 신속한 조립과 제한된 고정을 위해 기존 샤프트 직경과 완벽하게 일치합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	DIN 6799 E형 서클립, E형 샤프트 고정 링, 개방형 탄성 스냅 링
경영진 표준	DIN 6799, ISO 표준, GB 표준, 맞춤형 비표준 크기
사용 가능한 재료	304, 316L 스테인레스 스틸, 고품질 스프링 스틸, 아연 도금 탄소강
크기 범위	샤프트 직경 Φ2mm-Φ50mm 전체 표준 크기, 맞춤형 특수 두께 및 개방 탄성
구조 유형	E자형 개방형 일체형 구조, 도구가 필요 없는 퀵 클램핑, 샤프트 표면 직접 장착
가공기술	정밀 일체형 스탬핑, 열처리 강화, 풀 엣지 디버링, 탄성 교정
적용 대상	매끄러운 광학 샤프트, 핀 샤프트, 소형 전송 샤프트, 경하중 가동 샤프트 부품
표면 처리	산세 및 부동태화 / 아연 도금 / 흑색 산화물, 녹 방지 및 부식 방지
기계적 성질	안정적인 탄성 클램핑력, 피로 방지, 변형 없음, 경량 한계 보호
포장방법	방습 내부 가방 + 수출용 상자, 대량 주문용 팔레트 포장
공급 서비스	스팟 대량 공급, 비표준 맞춤화, 혼합 패스너 원스톱 조달

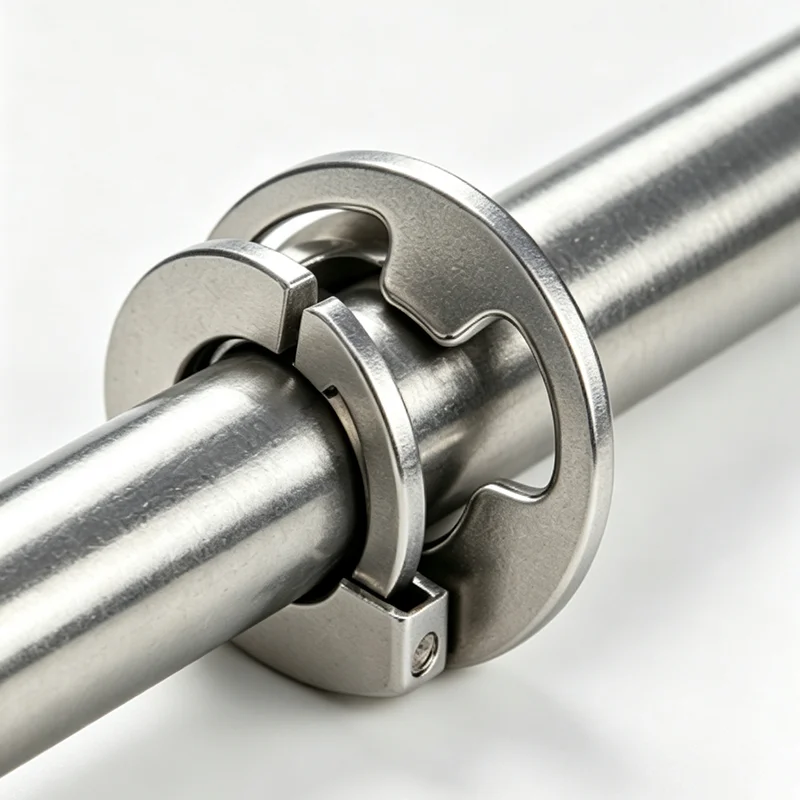

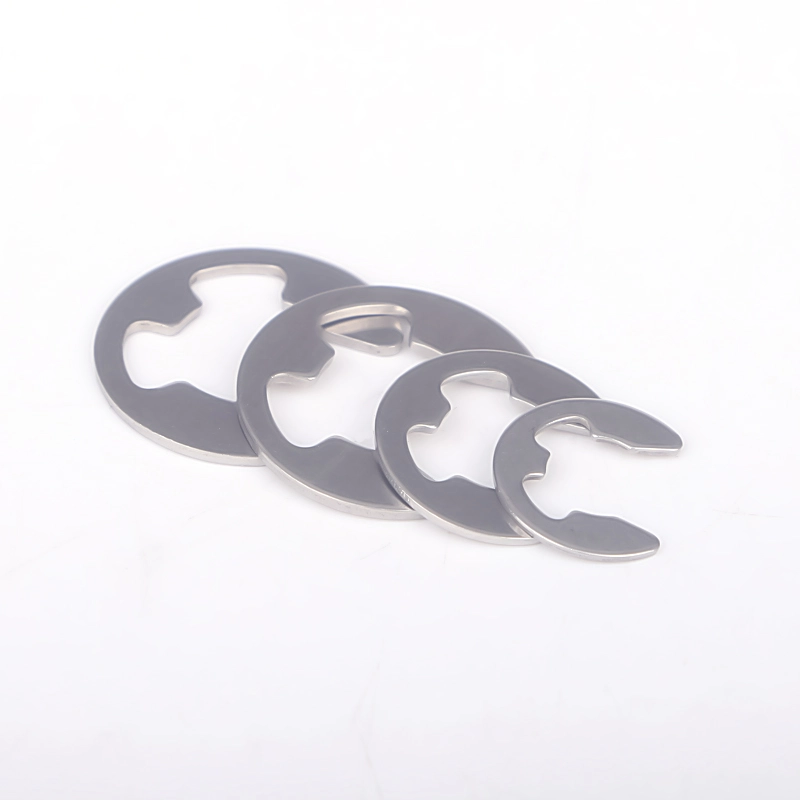

Stainless Steel Din 6799 E Type Circlip Retaining Ring

공칭 직경 d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	공칭 크기	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	최대	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	분	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	공칭 크기	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	최대	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	분	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	최대	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
1000개 단위당 ≒ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

공칭 직경 d		7	8	9	10	12	15	19	24	30
h	공칭 크기	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	최대	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	분	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	공칭 크기	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	최대	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	분	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	최대	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
1000개 단위당 ≒ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

경쟁력 있는 제품 특성 및 글로벌 현장 작업 사례

1. 설치에 홈이 필요하지 않아 기존 서클립의 한계를 깨뜨립니다. 매끄러운 샤프트 표면에 직접 클램핑할 수 있어 샤프트 홈 가공이 필요 없으며 공작물 가공 비용이 크게 절감되고 조립 효율성이 향상됩니다.

2. 고유한 E형 개방형 탄성 구조는 균일하고 안정적인 원주 클램핑력을 제공하여 경하중 샤프트 부품의 축방향 미끄러짐 및 낙하를 효과적으로 제한하고 기존 진동 조건에서 안정적인 풀림 방지 및 제한 효과를 제공합니다.

3. 도구가 필요 없는 빠른 조립 및 분해, 간단한 조작 및 고효율로 배치 생산 라인 및 일일 장비 유지 관리 시나리오에 완벽하게 적합하며 기존 서클립의 복잡한 설치 문제를 해결합니다.

4. 링 본체는 일체 열처리 후 우수한 탄성 인성과 내피로 성능을 가지며, 반복적인 분해 및 장기간 사용 후에도 이완이나 고장 없이 안정적인 클램핑 탄성을 유지합니다.

5. 경기계, 전자 장비, 가전 제품, 장난감 액세서리, 소형 자동화 부품 및 기타 경하중 샤프트 제한 시나리오에 널리 적용할 수 있는 다양한 재료 옵션을 갖춘 소형 및 경량입니다.

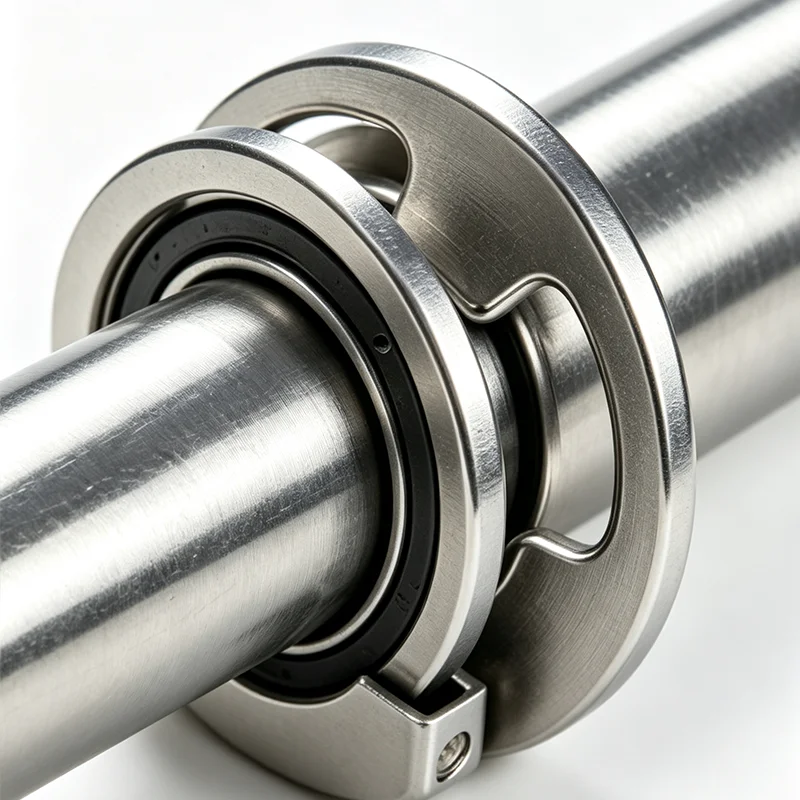

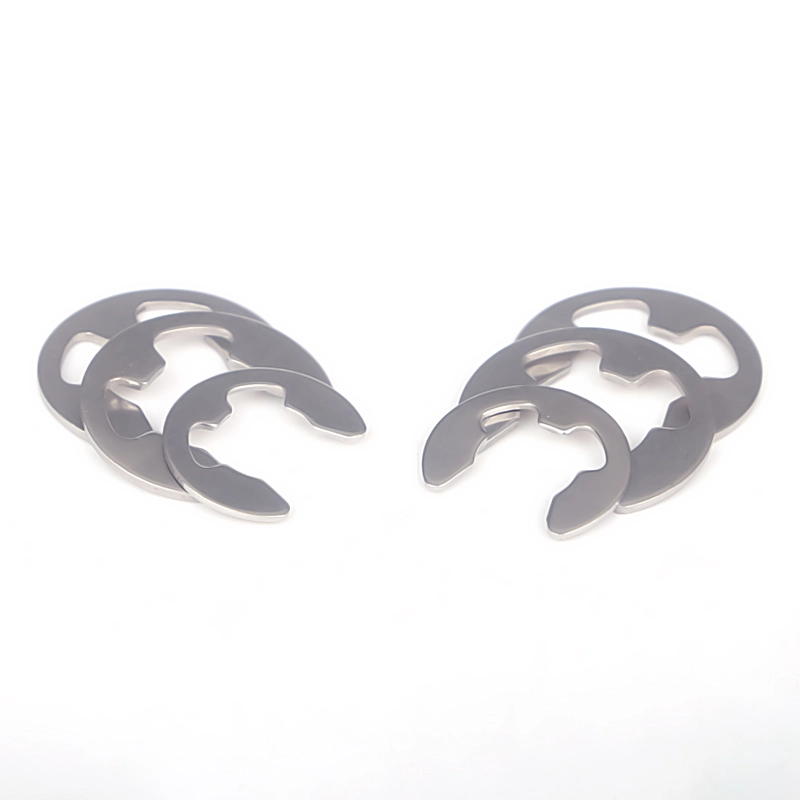

Stainless Steel Din 6799 E Type Circlip Retaining Ring

FAQ

Q1: DIN 6799와 DIN 471 서클립의 차이점은 무엇입니까?

A1: DIN 471은 전문 펜치를 사용하여 예약된 샤프트 홈에 설치해야 하는 폐쇄형 탄성 서클립입니다. DIN 6799는 홈 없이 부드러운 샤프트에 직접 클램핑할 수 있는 개방형 E형 서클립으로, 더 빠른 설치와 간단한 구조를 특징으로 하며 경부하 제한 시나리오에 적합합니다.

Q2: DIN 6799에서는 샤프트에 예약된 홈을 요구합니까?

A2: 홈이 필요하지 않습니다. 자체 탄성 클램핑력을 사용하여 매끄러운 샤프트 표면에 안정적으로 고정할 수 있으며 이는 기존 표준 서클립에 비해 가장 큰 장점이며 가공 공정을 크게 단순화합니다.

Q3: E형 서클립의 조임력은 충분합니까?

A3: DIN 6799 서클립은 엄격한 탄성 보정 처리를 채택합니다. 표준 클램핑력은 경하중 및 중하중 시나리오의 제한 요구 사항을 완전히 충족합니다. 부하가 크고 진동이 강한 주요 장비 연결에는 권장되지 않습니다.

Q4: DIN 6799의 주요 적용 시나리오는 무엇입니까?

A4: 경공업 기계, 전자 제품, 전기 장비, 자동화 액세서리, 일일 하드웨어 및 장난감 기계의 소형 샤프트, 핀 샤프트, 롤러 및 가동 부품을 제한하고 고정하는 데 널리 사용됩니다.

Q5: 특수 탄성 E형 서클립을 맞춤 제작할 수 있나요?

A5: 그렇습니다. 우리는 맞춤형 경하중 조립 요구 사항을 충족하기 위해 두꺼운 강화 모델, 특수한 개구부 탄성, 비표준 외경 및 부식 방지 표면 처리를 지원합니다.
