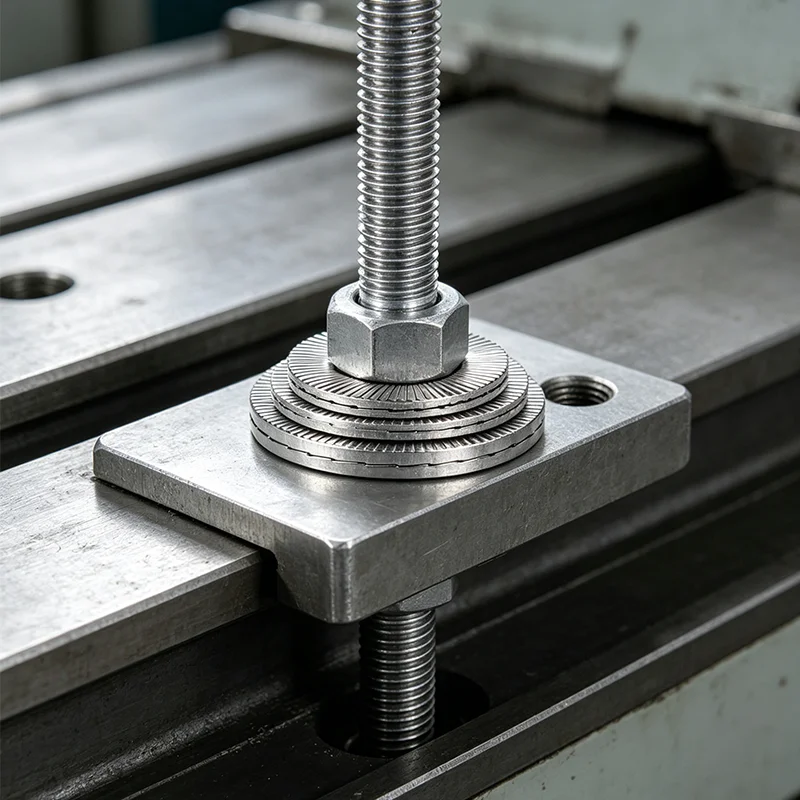

스테인레스 스틸 DIN 25201 이중 스택 잠금 와셔

Wanluo 공장에서 제조한 스테인레스 스틸 DIN 25201 이중 스택 잠금 와셔는 독일 표준의 견고한 풀림 방지 고정 부품입니다. 이는 높은 진동, 교번 부하 및 장기간 작동이 가능한 고신뢰성 산업 시나리오를 위해 특별히 설계되었습니다. 풀림 방지를 위해 단일 탄성 장력에 의존하는 일반 평와셔와 스프링 와셔의 전통적인 원리를 완전히 뒤집습니다. 이 제품은 상부 및 하부 와셔에 있는 경사 톱니의 연동을 기반으로 기계적 자동 잠금 메커니즘을 형성하는 독특한 이중층 중첩 연동 구조를 채택합니다. 장비가 진동, 충격 토크 및 왕복 외부 힘에 직면하면 구조가 자동으로 역 마찰 저항을 생성하여 볼트의 회전 및 풀림 경향에 대응하고 나사 풀림 및 고장 문제를 근본적으로 제거합니다.

문의 보내기

Product Description

Wanluo 제조업체는 스테인레스 스틸 DIN 25201 이중 스택 잠금 와셔를 공급합니다. 정밀한 스탬핑과 치면의 미세연삭, 2차 열처리를 거쳐 생산된 제품으로 전체 인성이 높고 내마모성과 내피로성이 우수하며 영구변형이 없습니다. 이는 기존 개스킷이 고부하 및 고주파수 작업 조건에서 파손되기 쉬운 업계 문제를 해결했습니다. 고급 산업 장비, 중장비 및 엔지니어링 구조물을 위한 장기적이고 안전한 잠금 솔루션입니다.

주요 판매 포인트:

1. 일반 와셔보다 풀림 방지 수준이 높은 자동 잠금 기능이 있는 기계식 톱니입니다.

2. 고주파 진동 및 교번 충격 하중에 강합니다.

3. 더 높은 조립 적합성을 갖춘 통합 정밀 구조.

4. 재료 강도가 높고 마모 및 변형이 적습니다.

5. 강력한 조립 호환성으로 뒤집을 수 있고 재사용이 가능합니다.

적용 시나리오

철도 운송 및 차량 섀시 구조

당사의 스테인레스 스틸 DIN 25201 이중 스택 잠금 와셔는 차량 섀시, 트랙 지원 장비 및 교통 시설 강화 시나리오에 적합합니다. 차량 주행진동, 지속적인 충격, 동하중을 견딜 수 있어 도로상황 변화 및 외력 변화로 인한 볼트 풀림 현상을 제거하고 교통시설의 안전계수를 향상시킬 수 있습니다.

풍력, 유압 및 전력 장비

장기간 연속 운전되는 풍력 장비, 유압 장치 및 동력 전달 장치에 적합합니다. 지속적인 진동, 교번 토크 및 전천후 작동 환경을 위해 장기간 안정적인 풀림 방지 보호 기능을 제공하여 장비 정지 및 유지 관리 빈도를 줄입니다.

엔지니어링 철강 구조물 및 대규모 인프라

철골 구조물 프레임, 엔지니어링 지지대, 옥외 대형 고정 구조물의 볼트 잠금에 사용되며 야외, 고하중 및 장기 서비스 인프라 조건과 호환됩니다. 노화 방지 및 피로 방지 성능이 뛰어나 엔지니어링 구조물의 장기적인 안정성을 보장합니다.

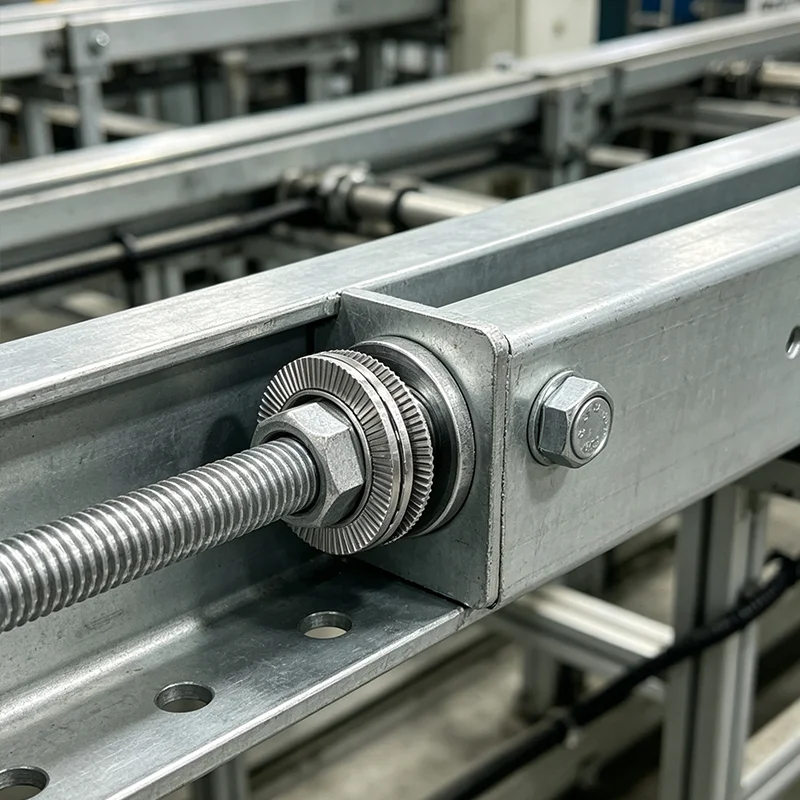

5 정밀자동화설비

자동화된 생산 라인, 정밀 설비 및 지능형 장비의 고정밀 조립에 적합합니다. 균일한 힘 적용 및 무변위 잠금 장점을 활용하여 약간의 풀림으로 인한 장비 정확도 편차를 방지하고 정밀 장비의 조립 벤치마크 및 작동 정확도를 보장합니다.

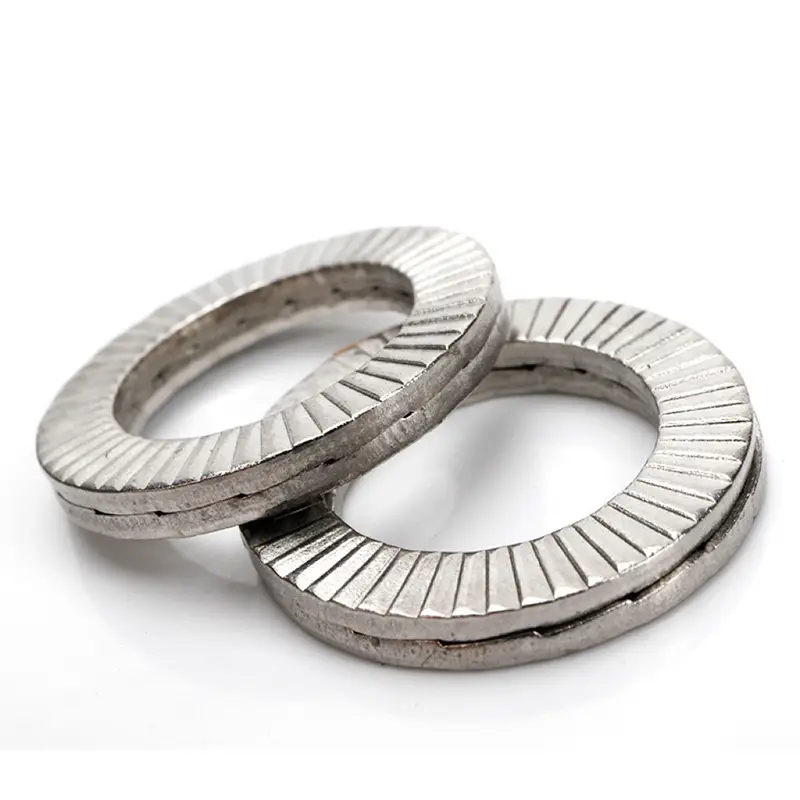

Stainless Steel Din 25201 Double Stack Lock Washer

제품 매개변수

매개변수 항목	상세사양
제품명	DIN 25201 이중 스택 잠금 와셔, 2피스 연동 풀림 방지 와셔
경영진 표준	DIN 25201, 산업용 GB 표준, 맞춤형 비표준 크기
사용 가능한 재료	304, 316L 스테인레스 스틸, 고강도 스프링 스틸, 아연 도금 합금강
크기 범위	M3-M24 전체 표준 지원 크기, 맞춤형 두께 및 톱니 높이 사양
구조 유형	이중 조각 중첩 구조, 경사 치아 연동, 마찰 자동 잠금
가공기술	정밀 스탬핑, 치면 마무리, 일체형 열처리, 내마모 경화
매칭 패스너	모든 표준 미터법 볼트, 스터드 및 고강도 나사와 호환 가능
표면 처리	산세 및 부동태화 / 아연 도금 / 흑색 산화, 내마모성 및 부식 방지
기계적 성질	탁월한 내진동, 고하중 저항, 내마모성, 느슨해짐 없음, 장기 안정성
포장방법	방습 내부백 + 수출용 상자, 대량 발송용 팔레트 포장
공급 서비스	스팟 대량 공급, 비표준 맞춤화, 혼합 패스너 원스톱 조달

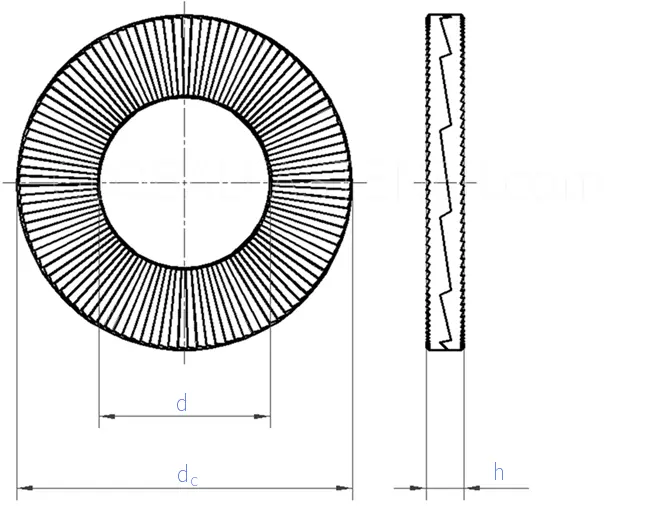

Stainless Steel Din 25201 Double Stack Lock Washer

크기			3	3.5	3.5 대형^②	4	4대^②	5	대형 5개^②	6	6대^②	1/4^①	1/4 대형^{① ②}	8	8대^②	3/8^①
볼트 크기	미터법		M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6	-	-	M8	M8	-
볼트 크기	인치		#5	#6	#6	#8	#8	#10	#10	-	-	1/4"	1/4"	5/16"	5/16"	3/8"
d	최대		3.50	4.00	4.00	4.50	4.50	5.50	5.50	6.60	6.60	7.30	7.30	8.80	8.80	10.50
d	분		3.30	3.80	3.80	4.30	4.30	5.30	5.30	6.40	6.40	7.10	7.10	8.60	8.60	10.10
d_c	공칭 크기		7.0	7.6	9.0	7.6	9.0	9.0	10.8	10.8	13.5	11.5	13.5	13.5	16.6	16.6
	최대		7.20	7.80	9.20	7.80	9.20	9.20	11.00	11.00	13.70	11.70	13.70	13.70	16.80	16.80
	분		6.80	7.40	8.80	7.40	8.80	8.80	10.60	10.60	13.30	11.30	13.30	13.30	16.40	16.40
h (강철)	공칭 크기		1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.5	2.5	2.5	2.5	2.5	2.5
	최대		2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.75	2.75	2.75	2.75	2.75	2.75
	분		1.55	1.55	1.55	1.55	1.55	1.55	1.55	1.55	2.25	2.25	2.25	2.25	2.25	2.25
1000개 단위≥kg당^③	강철(7.85)	≈	0.41	0.46	0.72	0.42	0.67	0.56	0.96	0.81	2.14	1.22	1.99	1.62	3.05	2.55
h (스테인리스)	공칭 크기		2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.00	2.20	2.20	2.00	2.00	2.00
	최대		2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.25	2.45	2.45	2.25	2.25	2.25
	분		1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.75	1.95	1.95	1.75	1.75	1.75
1000개 단위≥kg당^③	스테인레스 스틸 (7.93)	≈	0.50	0.57	0.89	0.51	0.83	0.70	1.18	1.00	1.73	1.08	1.77	1.31	2.47	2.06

크기			3/8 대형^{① ②}	10	10대^②	11	12	12대^②	1/2^①	1/2 대형^{① ②}	14	14대^②	16	16대^②	18	18대^②
볼트 크기	미터법		-	M10	M10	M11	M12	M12	-	-	M14	M14	M16	M16	M18	M18
볼트 크기	인치		3/8"	-	-	7/16"	-	-	1/2"	1/2"	9/16"	9/16"	5/8"	5/8"	-	-
d	최대		10.50	10.90	10.90	11.60	13.20	13.20	13.70	13.70	15.40	15.40	17.20	17.20	19.70	19.70
d	분		10.10	10.50	10.50	11.20	12.80	12.80	13.30	13.30	15.00	15.00	16.80	16.80	19.30	19.30
d_c	공칭 크기		21.0	16.6	21.0	18.5	19.5	25.4	19.5	25.4	23.0	30.7	25.4	30.7	29.0	34.5
	최대		21.20	16.80	21.20	18.70	19.70	25.60	19.70	25.60	23.20	30.90	25.60	30.90	29.20	34.70
	분		20.80	16.40	20.80	18.30	19.30	25.20	19.30	25.20	22.80	30.50	25.20	30.50	28.80	34.30
h (강철)	공칭 크기		2.5	2.5	2.5	2.5	2.5	3.4	2.5	3.4	3.4	3.4	3.4	3.4	3.4	3.4
	최대		2.75	2.75	2.75	2.75	2.75	3.65	2.75	3.65	3.65	3.65	3.65	3.65	3.65	3.65
	분		2.25	2.25	2.25	2.25	2.25	3.15	2.25	3.15	3.15	3.15	3.15	3.15	3.15	3.15
1000개 단위≥kg당^③	강철(7.85)	≈	5.10	2.42	4.97	3.20	3.18	9.87	2.97	9.59	6.12	14.79	7.32	13.56	9.49	16.82
h (스테인리스)	공칭 크기		2.00	2.00	2.00	2.20	2.00	3.00	2.00	3.20	3.00	3.20	3.00	3.20	3.20	3.20
	최대		2.25	2.25	2.25	2.45	2.25	3.25	2.25	3.45	3.25	3.45	3.25	3.45	3.45	3.45
	분		1.75	1.75	1.75	1.95	1.75	2.75	1.75	2.95	2.75	2.95	2.75	2.95	2.95	2.95
1000개 단위≥kg당^③	스테인레스 스틸 (7.93)	≈	4.12	1.95	4.01	2.85	2.57	8.80	2.40	9.12	5.45	14.06	6.53	12.89	9.03	15.99

크기			3/4^①	3/4 대형^{① ②}	20	20대^②	22	22대^②	24	24대^②	1^①	대형 1개^{① ②}	27	27대^②	30	30대^②
볼트 크기	미터법		-	-	M20	M20	M22	M22	M24	M24	-	-	M27	M27	M30	M30
볼트 크기	인치		3/4"	3/4"	-	-	7/8"	7/8"	-	-	1"	1"	-	-	1 1/8"	1 1/8"
d	최대		20.20	20.20	21.60	21.60	23.60	23.60	25.50	25.50	28.10	28.10	28.60	28.60	31.60	31.60
d	분		19.80	19.80	21.20	21.20	23.20	23.20	25.10	25.10	27.70	27.70	28.20	28.20	31.20	31.20
d_c	공칭 크기		30.7	39.0	30.7	39.0	34.5	42.0	39.0	48.5	39.0	48.5	42.0	48.5	47.0	58.5
	최대		30.90	39.20	30.90	39.20	34.70	42.20	39.20	48.70	39.30	48.80	42.30	48.80	47.30	58.80
	분		30.50	38.80	30.50	38.80	34.30	41.80	38.80	48.30	38.70	48.20	41.70	48.20	46.70	58.20
h (강철)	공칭 크기		3.4	3.4	3.4	3.4	3.4	4.6	3.4	4.6	3.4	4.6	5.8	5.8	5.8	6.6
	최대		3.65	3.65	3.65	3.65	3.65	4.85	3.65	4.85	3.65	4.85	6.05	6.05	6.05	6.60
	분		3.15	3.15	3.15	3.15	3.15	4.35	3.15	4.35	3.15	4.35	5.55	5.55	5.55	6.10
1000개 단위≥kg당^③	강철(7.85)	≈	11.20	23.33	9.98	22.10	13.28	34.23	18.25	48.27	15.33	44.32	33.83	54.86	43.28	98.62
h (스테인리스)	공칭 크기		3.20	3.20	3.00	3.20	3.20	3.20	3.20	3.20	3.20	3.20	6.80	6.80	6.80	6.80
	최대		3.45	3.45	3.25	3.45	3.45	3.45	3.45	3.45	3.20	3.20	6.80	6.80	6.80	6.80
	분		2.95	2.95	2.75	2.95	2.95	2.95	2.95	2.95	2.70	2.70	6.30	6.30	6.30	6.30
1000개 단위≥kg당^③	스테인레스 스틸 (7.93)	≈	10.65	22.18	8.89	21.02	12.62	24.06	17.35	33.92	14.58	31.14	40.07	64.98	51.26	102.65

주요 성과 장점 및 실제 엔지니어링 배포

1. 혁신적인 이중층 톱니 연동 자동 잠금 원리는 기존의 탄성 풀림 방지의 한계를 완전히 포기합니다. 구조적 마찰을 사용하여 진동과 충격에 저항하고 일반 스프링 와셔가 작동하지 않는 고주파 진동 조건에서 풀림 현상을 전혀 발생시키지 않습니다.

2. 양방향 대칭 치면 설계는 강한 교번 하중과 기계적 충격을 견딜 수 있는 매우 높은 잠금력을 제공하여 장기간 작동 중에 주요 장비 부품의 나사 풀림 및 연결 실패를 효과적으로 해결합니다.

3. 고경도 치면과 일체형 강화 처리로 강력한 내마모성과 내 피로성을 보장합니다. 수백만 번의 진동 주기 후에도 치면 마모나 구조적 결함이 발생하지 않아 영구적인 잠금 안정성을 유지합니다.

4. 조립이 간단하고 호환성이 뛰어나 추가 평와셔나 풀림 방지 접착제가 필요하지 않습니다. 압력 베어링, 표면 보호 및 고강도 풀림 방지 기능을 통합하여 조립 절차를 절약하고 설치 효율성을 향상시킵니다.

5. 다양한 재료 등급은 철도 운송, 자동차 엔지니어링, 풍력 장비, 기계 중공업, 항공 우주 보조 시설 및 기타 고 신뢰성 요구 분야에서 널리 사용되는 고급 가혹한 환경에 적응합니다.

FAQ

Q1: 스테인레스 스틸 DIN 25201 이중 스택 잠금 와셔와 일반 DIN 127 스프링 와셔의 차이점은 무엇입니까?

A1: DIN 127은 풀림 방지를 위해 탄성 장력에 의존하고, 피로해지기 쉽고 강한 진동에 파손될 수 있습니다. DIN 25201은 기계적 잠금 원리, 탄성 피로 없음, 훨씬 강력한 진동 방지 성능을 갖춘 이중 톱니 연동 마찰 자동 잠금 구조를 채택하여 견고하고 안정성이 높은 키 연결에 적합합니다.

Q2: DIN 25201 이중 잠금 와셔와 함께 평와셔를 사용해야 합니까?

A2: 필요하지 않습니다. DIN25201의 평평한 외부 표면은 공작물을 잘 보호할 수 있으며 내부 치형 구조는 독립적으로 고강도 잠금을 완료합니다. 보호 및 풀림 방지 기능을 통합하여 조립 조합을 단순화합니다.

Q3: DIN 25201은 장기간의 강한 진동을 견딜 수 있습니까?

A3: 그렇습니다. 탄성 잠금이 아닌 물리적 구조 잠금을 채택합니다. 지속적인 진동과 충격에도 피로 파손이 발생하지 않으며 업계에서 가장 신뢰할 수 있는 수동 풀림 방지 와셔 솔루션 중 하나로 인정받고 있습니다.

Q4: DIN 25201은 어떤 핵심 시나리오에 적합합니까?

A4: 철도 운송 장비, 신에너지 풍력 구조물, 자동차 섀시, 중장비, 엔지니어링 장비 및 정밀 진동 기계와 같이 진동이 심하고 풀림이 전혀 필요하지 않은 주요 고정 부품에 특별히 사용됩니다.

Q5: 맞춤형 특별 사양도 지원되나요?

A5: 그렇습니다. 특수 산업 설비의 풀림 방지 및 체결 요구 사항을 충족하기 위해 특수 외경, 두께, 치면 경도 및 초부식 방지 코팅을 맞춤화할 수 있도록 지원합니다.
