스테인레스 스틸 DIN 6798A 원추형 스프링 와셔

스테인레스 스틸 DIN 6798A 원추형 스프링 와셔의 신뢰할 수 있는 제조업체 및 공급업체를 찾고 있다면 Wanluo 제품은 고성능 단일 테이퍼 탄성 잠금 와셔에 속하는 독일 DIN 산업 표준에 따라 엄격하게 제조됩니다. 플랫 와셔, 일반 분할 스프링 와셔 및 간단한 제한을 위한 E형 서클립과 달리 DIN 6798A는 고유한 탄성 장력 및 자체 레벨링 기능을 갖춘 독특한 단면 원추형 곡선 구조를 갖추고 있습니다.

문의 보내기

Product Description

볼트로 고정하면 Wanluo의 중국 스테인레스 스틸 DIN 6798A 원추형 스프링 와셔가 약간 편평해져서 지속적이고 안정적인 복원 탄성력을 생성하여 스레드 간격, 열팽창 간격 및 응력 완화를 효과적으로 보상합니다. 이는 장비 진동 및 교번 하중으로 인해 발생하는 볼트 풀림, 피팅 불량 및 불균일한 압축과 같은 일반적인 체결 오류를 해결하여 정밀 레벨링 및 고신뢰성 풀림 방지 조립 시나리오에 이상적입니다.

치수구조물성 및 열단조가공기술

DIN 6798A 원추형 와셔는 고순도 스프링강과 프리미엄 스테인레스강 소재를 채택하고 일체형 정밀 스탬핑, 곡면 일체형 성형 및 엄격한 열처리 강화를 통해 처리됩니다. 표준 단일 원추형 테이퍼 표면은 균일한 라디안과 일관된 탄성 계수를 특징으로 하여 압축 후 균일한 응력 분포와 편차 없는 안정적인 탄성 회복을 보장합니다. 버가 없는 매끄러운 상부 및 하부 표면은 볼트 헤드와 작업물 평면에 완벽하게 맞으며, 잠금 중에 자동으로 마이크로 레벨링을 수행하여 사소한 조립 기울기와 고르지 않은 접촉 간격을 상쇄합니다. 전체 구조는 높은 경도와 강력한 피로 저항성을 자랑하며 수천 번의 압축 및 진동 주기 후에도 영구 변형 및 탄성 파괴에 저항합니다. 엄격한 치수 공차 제어는 표준 미터법 볼트와의 완벽한 일치를 보장하여 산업 생산을 위한 표준화되고 효율적인 조립을 가능하게 합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	DIN 6798A 원추형 스프링 와셔, 단일 테이퍼 벨빌 와셔, 탄성 잠금 와셔
경영진 표준	DIN 6798A, ISO 표준, GB 표준, 맞춤형 비표준 크기
사용 가능한 재료	304, 316L 스테인레스 스틸, 고강도 스프링 스틸, 아연 도금 탄소강
크기 범위	M3-M24 전체 표준 일치 크기, 맞춤형 두께 및 테이퍼 높이
구조 유형	단면 원추형 테이퍼 구조, 일체형 탄성 성형, 셀프 레벨링 압축
가공기술	정밀 곡선 스탬핑, 일체형 담금질 및 템퍼링, 가장자리 디버링, 탄성 교정
매칭 패스너	모든 표준 미터법 볼트, 나사 및 너트와 호환 가능
표면 처리	산세 및 부동태화 / 아연 도금 / 흑색 산화물, 녹 방지 및 부식 방지
기계적 성질	균일한 탄성 장력, 셀프 레벨링 능력, 진동 방지, 피로 방지, 영구 변형 없음
포장방법	방습 내부 가방 + 수출용 상자, 대량 주문용 팔레트 포장
공급 서비스	스팟 대량 공급, 비표준 맞춤화, 혼합 패스너 원스톱 조달

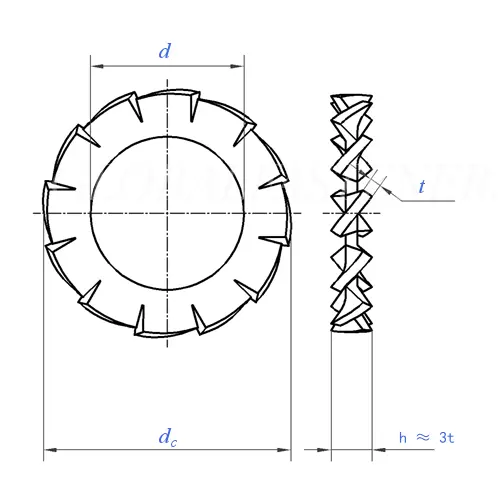

Stainless Steel Din 6798a Conical Spring Washer

크기		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	최소=공칭 크기	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	최대	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	최대=공칭 크기	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	분	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
치아 수	분	9	9	9	9	10	11	11	12	14	14
1000개 단위≥kg당		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
공칭 나사 직경의 경우		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

크기		10.5	13	15	17	19	21	23	25	28	31
d	최소=공칭 크기	10.5	13	15	17	19	21	23	25	28	31
d	최대	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	최대=공칭 크기	18	20.5	24	26	30	33	36	38	44	48
d_c	분	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
치아 수	분	16	16	18	18	18	20	20	20	22	22
1000개 단위≥kg당		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
공칭 나사 직경의 경우		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

고유한 제품 특성 및 엔지니어링 시나리오 매칭 가이드

1. 고유한 단일 원추형 셀프 레벨링 설계는 고르지 않은 조립 간격과 작은 공작물 기울기를 자동으로 보상하여 볼트와 공작물 사이의 완전하고 균일한 피팅을 보장하고 국부적인 응력 집중을 방지하며 전반적인 조립 평탄도를 향상시킵니다.

2. 지속적인 탄성 장력 출력은 진동 및 교번 하중 충격에 효과적으로 저항하여 온도 변화 및 기계적 작동으로 인한 스레드 간격 확장을 자동으로 보상하여 볼트 풀림을 방지하고 연결 안정성을 향상시킵니다.

3. 일반 DIN 127 스프링 와셔에 비해 피로 저항이 뛰어나며 장기간 반복 압축 후에도 안정적인 탄성 성능을 발휘하며 탄성 파손이나 이완이 없어 장기간 연속 작동 장비에 적합합니다.

4. 매끄러운 통합 성형 구조는 표면 보호, 레벨링 보정 및 풀림 방지 잠금 기능을 하나로 결합하여 정밀 가공물 표면이 긁히거나 찌그러지지 않으며 조립 조합을 단순화하고 설치 효율성을 향상시킵니다.

5. 다양한 재료 및 표면 처리 옵션은 정밀 기기, 자동화 장비, 자동차 부품, 전기 시설 및 일반 기계 풀림 방지 조립 시나리오에 널리 사용되는 다양한 작업 환경에 적응합니다.

Stainless Steel Din 6798a Conical Spring Washer

FAQ

Q1: 스테인레스 스틸 DIN 6798A 원추형 스프링 와셔와 일반 스프링 와셔의 차이점은 무엇입니까?

A1: DIN 127 분할 스프링 와셔는 풀림 방지를 위해 분할 물림을 사용하고 긴 진동으로 인해 쉽게 피로해집니다. DIN 6798A는 셀프 레벨링 기능이 있는 일체형 원추형 탄성 구조를 채택하여 보다 안정적인 탄성 사전 조임력을 제공하고 작업물 손상이 없으며 진동 저항이 향상되고 서비스 수명이 길어집니다.

Q2: DIN 6798A 원추형 와셔의 주요 기능은 무엇입니까?

A2: 정밀한 레벨링과 탄성 풀림 방지에 중점을 두고 있습니다. 조립 오류 및 나사산 간격을 보상하고 일관된 볼트 사전 조임력을 유지하며 진동, 온도 변화 및 응력 완화로 인한 풀림을 방지합니다.

Q3: DIN 6798A를 평와셔와 함께 사용할 수 있습니까?

A3: 그렇습니다. 경량 풀림 방지 조립을 위해 단독으로 사용하거나 이중 보호를 위해 DIN 125 평와셔와 함께 사용할 수 있으며 중간 하중 및 고평탄도 조립 요구 사항에 적합합니다.

Q4: 장기간 압축하면 원추형 구조가 변형됩니까?

A4: 당사 제품은 높은 구조적 인성과 압축 저항성을 갖춘 전문적인 일체형 열처리 및 탄성 교정을 거칩니다. 표준 사용 하중 하에서는 영구 변형이나 탄성 피로가 발생하지 않아 장기간 안정적인 잠금 효과를 보장합니다.

Q5: 맞춤형 비표준 사양도 제공됩니까?

A5: 그렇습니다. 우리는 맞춤형 정밀 조립 요구 사항을 충족하기 위해 특수 테이퍼 높이, 두꺼운 보강재, 비표준 외경 및 높은 부식 방지 표면 처리를 사용자 정의하도록 지원합니다.
