스테인레스 스틸 DIN 472 내부 서클립/구멍 고정 링

Wanluo의 중국 고품질 스테인레스 스틸 DIN 472 내부 서클립/구멍 고정 링은 독일 DIN 산업 표준에 따라 엄격하게 제조되어 구멍 위치 지정을 위한 전문 탄성 고정 패스너 역할을 합니다.

문의 보내기

Product Description

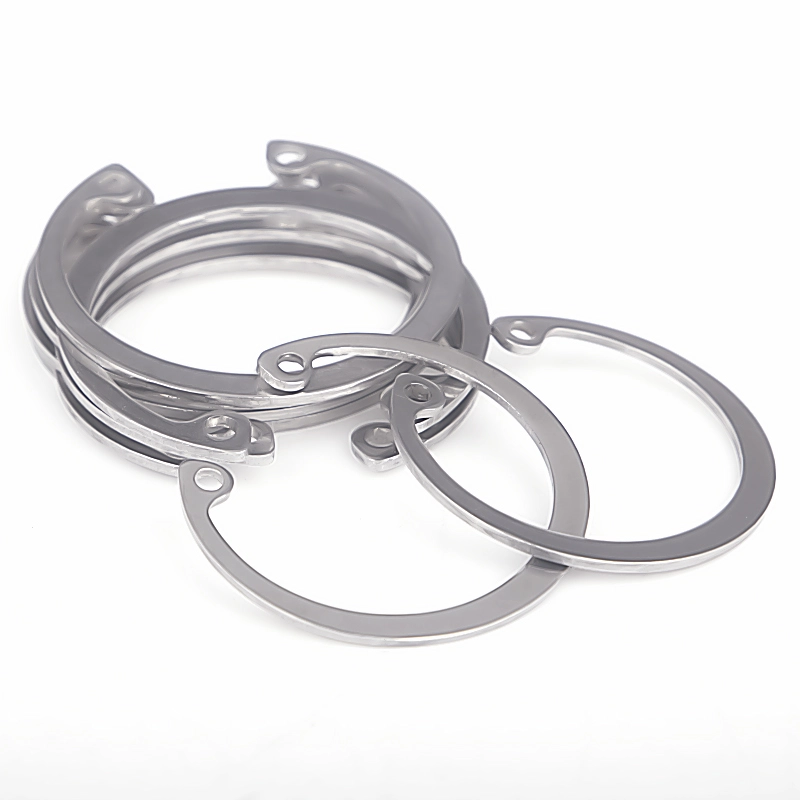

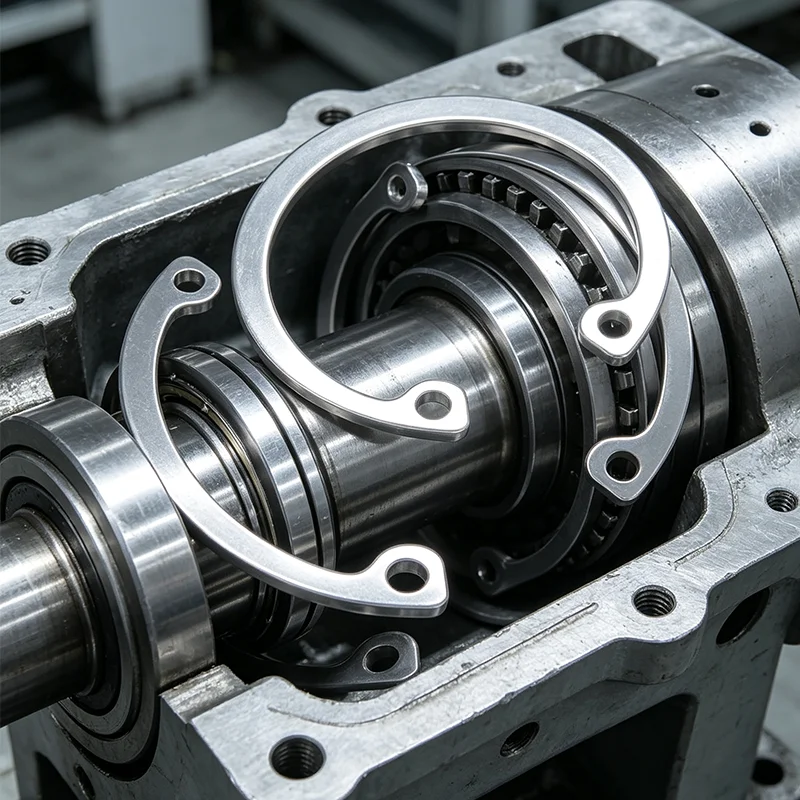

외부 샤프트 클램핑을 위한 DIN 471 샤프트 외부 서클립과 달리, Wanluo 공장의 스테인레스 스틸 DIN 472 내부 서클립/구멍 고정 링은 내부 구멍 홈을 클램핑하고 제한하기 위해 특별히 설계된 내부 개방 탄성 구조를 특징으로 합니다. 신뢰할 수 있는 탄성 확장 및 클램핑 성능을 갖춘 정밀 구멍 홈 내부에 내장되어 핀, 베어링, 내부 샤프트 및 내장 구성 요소를 고정하여 작동 진동 및 하중 충격으로 인해 내부 부품이 떨어지거나 축 변위가 발생하는 것을 효과적으로 방지합니다. 콤팩트한 구조, 높은 클램핑 정밀도 및 쉬운 조립을 특징으로 하는 이 제품은 내장된 기계 조립 및 정밀한 구멍 위치 제한을 위한 핵심 표준 패스너입니다.

제품 구성 설계 및 산업 제조 프로세스

DIN 472 내부 구멍 서클립은 통합 정밀 스탬핑, 전체 담금질 및 템퍼링 열처리, 미세한 모서리 트리밍으로 처리된 고순도 스프링 강철 및 프리미엄 스테인레스 스틸 재료를 채택합니다. 독특한 내부 개방 구조와 대칭형 장착 구멍은 신속한 확장 설치 및 분해를 위한 전문 서클립 플라이어와 완벽하게 일치합니다. 외부 원형 라디안 및 클램핑 직경은 표준 내부 구멍 홈과의 완전한 접촉 및 꼭 맞는 핏을 달성하기 위해 정밀하게 보정되어 느슨한 클램핑, 오프셋 또는 떨어지는 것을 방지합니다. 링 본체 전체의 두께가 균일하여 우수한 탄성 인성과 내피로성을 가지며, 반복 팽창 및 장기간의 반복 작동 후에도 영구 변형이나 탄성 파손 없이 안정적인 클램핑 성능을 유지합니다. 버가 없는 매끄러운 표면은 구멍 벽 내경과 정밀 장착 부품을 긁힘과 마모로부터 효과적으로 보호하여 고정밀 기계 조립 표준을 충족합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	DIN 472 내부 서클립, 구멍 고정 링, 내부 스냅 링
경영진 표준	DIN 472, ISO 표준, GB 표준, 맞춤형 비표준 크기
사용 가능한 재료	304, 316L 스테인레스 스틸, 고품질 스프링 스틸, 아연 도금 탄소강
크기 범위	구멍 직경 Φ8mm-Φ100mm 전체 표준 크기, 맞춤형 특수 조리개 및 두께
구조 유형	내부 내부 개방형 탄성 링, 이중 장착 구멍, 내부 구멍 홈 클램핑 유형
가공기술	정밀 스탬핑, 열처리 강화, 가장자리 디버링, 탄성 교정
적용 대상	기계식 내부 구멍, 베어링 구멍, 실린더 구멍 및 정밀 내장 홈 위치
표면 처리	산세 및 부동태화 / 아연 도금 / 흑색 산화물, 녹 방지 및 부식 방지
기계적 성질	안정적인 탄성 체결력, 피로 방지, 풀림 방지, 내구성 한계 성능
포장방법	방습 내부 가방 + 수출용 상자, 대량 주문용 팔레트 포장
공급 서비스	스팟 대량 공급, 비표준 맞춤화, 혼합 패스너 원스톱 조달

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

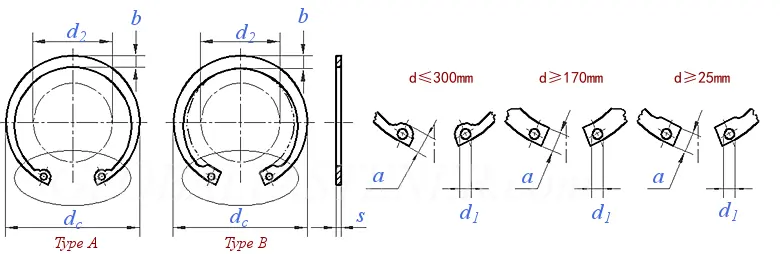

공칭 직경 d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	최대	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	분	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	공칭 크기	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	최대	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	분	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	최대	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	분	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
1000단위당 ≒ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

공칭 직경 d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	최대	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	분	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	공칭 크기	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	최대	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	분	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	최대	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	분	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
1000단위당 ≒ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

공칭 직경 d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	최대	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	분	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	공칭 크기	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	최대	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	분	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	최대	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	분	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
1000단위당 ≒ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

공칭 직경 d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	최대	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	분	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	공칭 크기	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	최대	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	분	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	최대	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	분	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
1000단위당 ≒ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

제품 우수성 하이라이트 및 산업 간 적용 시나리오

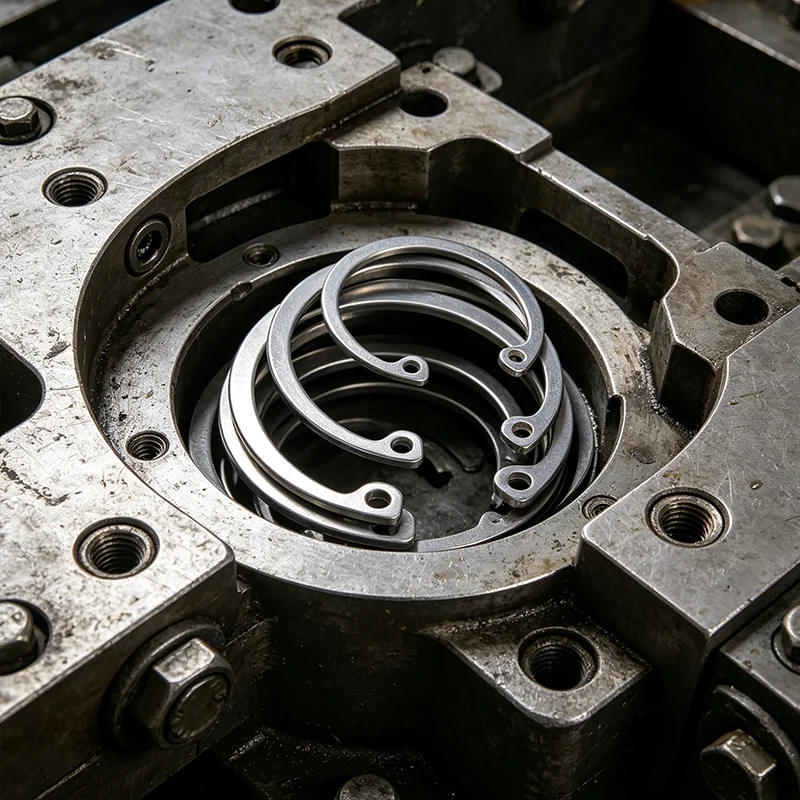

1. 전문적인 내부 구멍 클램핑 구조는 표준 구멍 홈 크기와 완벽하게 일치하여 균일한 원주 탄성 클램핑력을 제공하고 내장 베어링, 샤프트 및 핀 부품의 축 방향 이동을 효과적으로 제한하여 내부 부품 분리를 방지합니다.

2. 엄격한 일체형 열처리 공정으로 탄성 안정성과 기계적 인성이 향상되어 장기간의 진동 및 반복 조립 후에도 탄성 피로, 이완 또는 파손이 발생하지 않으며 장기간 정확한 한계 정확도를 유지합니다.

3. 대칭형 이중 구멍 설계는 특수 서클립 플라이어로 빠른 확장 설치 및 분해를 지원하여 생산 조립 효율성과 이후 장비 유지 관리 편의성을 크게 향상시켜 대규모 산업 배치 생산에 적합합니다.

4. 매우 매끄러운 버 프리 마감은 내부 구멍 벽과 정밀 매칭 부품을 마모 및 긁힘으로부터 보호하고 조립 손상 및 장비 지터를 방지하여 정밀 기계 구조의 안정적인 작동을 보장합니다.

5. 다양한 재료 및 표면 처리 솔루션은 유압식 공압 부품, 자동차 정밀 부품, 가전 제품, 자동화 장비 및 기계 공학 구멍 위치 제한 구조에 널리 사용되는 여러 작업 시나리오에 적용됩니다.

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

Q1: DIN 472 서클립의 주요 목적은 무엇입니까?

A1: DIN 472는 내부 구멍 서클립으로, 미리 열린 구멍 내부에 설치되고 구멍 홈에 내장됩니다. 내장된 베어링, 샤프트 및 원통형 부품을 고정하고 제한하여 축방향 이탈 및 내부 부품의 변위를 방지하는 데 사용됩니다.

Q2: DIN 472와 DIN 471의 주요 차이점은 무엇입니까?

A2: DIN 471은 외부 개방형 샤프트 외부 클램핑을 위한 외부 서클립입니다. DIN 472는 내부 개방형 홀 내부 클램핑을 위한 내부 서클립입니다. 두 개는 서로 반대되는 구조적 응력 방향을 가지며 완전히 호환되지 않으므로 완전한 샤프트 및 구멍 제한 패스너 세트를 구성합니다.

Q3: DIN 472 서클립은 설치 중에 쉽게 변형됩니까?

A3: 아니요. 당사 제품은 강한 인성과 강성을 갖춘 전문적인 스프링 강철 강화 처리를 채택합니다. 표준 공구 확장 설치는 영구 변형을 일으키지 않으며 서클립은 단단한 클램핑을 위해 표준 크기로 신속하게 리바운드될 수 있습니다.

Q4: DIN 472에 적합한 시나리오는 무엇입니까?

A4: 유압 밸브 구멍, 모터 베어링 구멍, 장비 조립 구멍, 실린더 부품, 정밀 기기 구멍 및 자동화된 기계 내부 공동 고정 구조와 같은 모든 내장 구멍 제한 시나리오에 널리 적용 가능합니다.

Q5: 맞춤형 비표준 구멍 서클립을 제공할 수 있습니까?

A5: 그렇습니다. 우리는 특별한 기계적 구멍 위치의 개인화된 제한 요구 사항을 충족하기 위해 특수 내부 및 외부 직경, 두께, 홈 일치 크기 및 높은 부식 방지 표면 처리를 사용자 정의할 수 있도록 지원합니다.

핫 태그: 스테인레스 스틸 DIN 472 내부 서클립/구멍 고정 링
