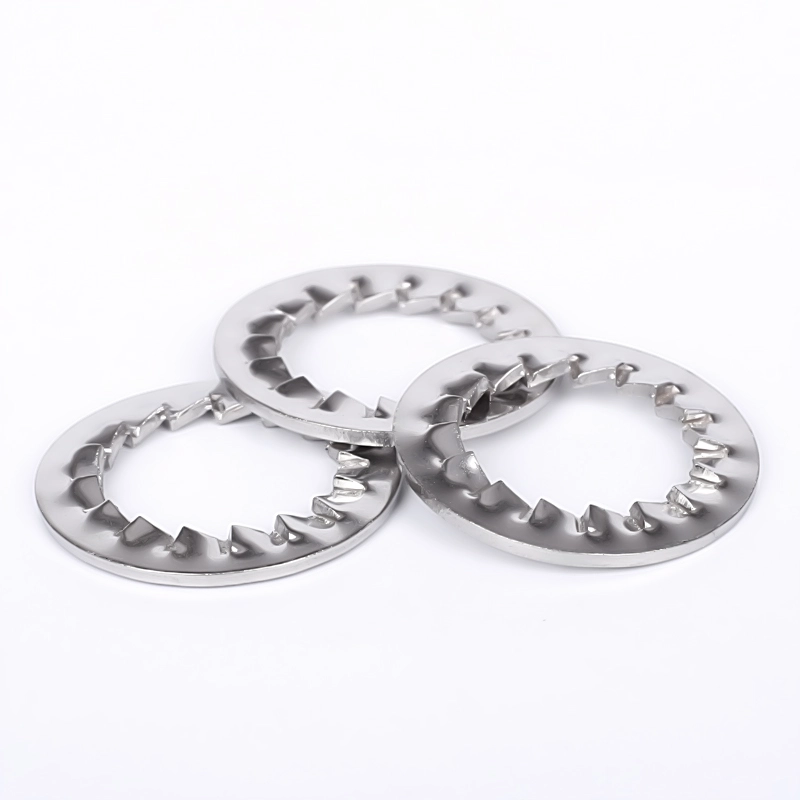

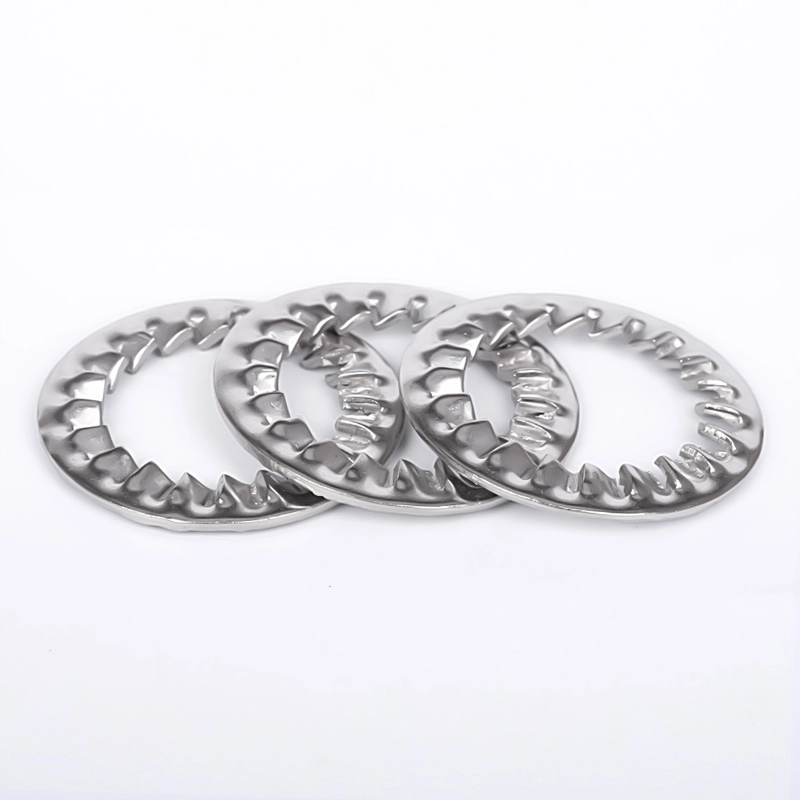

스테인레스 스틸 DIN 6798J 이중 원추형 스프링 와셔

Wanluo 공장의 스테인레스 스틸 DIN 6798J 이중 원추형 스프링 와셔는 고하중 양방향 탄성 잠금 와셔 시리즈에 속하는 독일 DIN 산업 표준을 완벽하게 준수합니다. 기존의 정밀 레벨링을 위한 DIN 6798A 단면 테이퍼 와셔와 달리 DIN 6798J는 양면에 이중 탄성 인장 표면이 있는 독특한 이중 반대쪽 원추형 대칭 구조를 채택합니다.

문의 보내기

Product Description

클램핑 및 압축 시 양방향 테이퍼는 더 강력하고 균형 잡힌 복원 예압력을 생성하여 볼트 헤드와 작업물 표면 사이에 안정적인 탄성 지지대를 형성합니다. Wanluo 공급업체의 스테인레스 스틸 DIN 6798J 이중 원추형 스프링 와셔는 무거운 하중과 강한 진동 하에서 단면 와셔의 불충분한 사전 조임력, 고르지 못한 응력 및 쉽게 풀리는 문제를 완벽하게 해결합니다. 양방향 셀프 레벨링 및 이중 풀림 방지 성능을 갖춘 이 패스너는 견고한 기계적 연결 및 고정밀 잠금 시나리오에 선호되는 고신뢰성 패스너입니다.

하드웨어 구조 설계 및 End-to-End 생산 기술

DIN 6798J 이중 원추형 와셔는 고급 스프링강과 내식성 스테인레스강으로 만들어지며 일체형 일체형 스탬핑, 대칭형 이중 테이퍼 성형 및 정밀 담금질 및 템퍼링 처리를 채택합니다. 상부 및 하부 반대 원추형 표면은 균일한 라디안 및 대칭 탄성 계수를 특징으로 하여 압축 중 양방향 균형 응력 분포를 실현하고 일방적인 응력 편차를 효과적으로 방지합니다. 양면의 매끄러운 버(burr) 없는 곡면은 볼트 헤드와 장착 평면을 동시에 완벽하게 맞출 수 있어 양면 마이크로 레벨링 및 간격 보상이 가능합니다. 엄격한 탄성 교정 후 전체 구조는 매우 높은 피로 저항 및 압축 저항을 가지며 영구 변형이나 탄성 감쇠 없이 수백만 번의 고하중 압축 사이클 후에도 안정적인 양방향 탄성 예압을 유지합니다. 표준 치수 공차는 모든 미터법 표준 볼트와의 정확한 일치를 보장하여 표준화된 고강도 산업 조립을 지원합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	DIN 6798J 이중 원추형 스프링 와셔, 양방향 테이퍼 탄성 잠금 와셔
경영진 표준	DIN 6798J, ISO 표준, GB 표준, 맞춤형 비표준 크기
사용 가능한 재료	304, 316L 스테인레스 스틸, 고강도 스프링 스틸, 아연 도금 탄소강
크기 범위	M3-M24 전체 표준 일치 크기, 맞춤형 두꺼운 유형 및 특수 테이퍼 사양
구조 유형	양면 반대 원추형 구조, 양방향 탄성 장력, 대칭형 셀프 레벨링
가공기술	대칭 이중 테이퍼 스탬핑, 일체형 열처리 강화, 미세 디버링, 탄성 보정
매칭 패스너	모든 표준 미터법 볼트, 고강도 나사 및 너트와 호환 가능
표면 처리	산세 및 부동태화 / 아연 도금 / 흑색 산화물, 내마모성 및 부식 방지
기계적 성질	양방향 균형 예압, 높은 압축 저항, 고하중 방진, 매우 긴 피로 수명
포장방법	방습 내부 가방 + 수출용 상자, 대량 주문용 팔레트 포장
공급 서비스	스팟 대량 공급, 비표준 맞춤화, 혼합 패스너 원스톱 조달

Stainless Steel Din 6798j Double Conical Spring Washer

크기		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	최소=공칭 크기	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	최대	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	최대=공칭 크기	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	분	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
치아 수	분	7	7	7	7	8	8	8	9	10	10
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
1000개 단위≥kg당		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
공칭 나사 직경의 경우		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

크기		10.5	13	15	17	19	21	23	25	28	31
d	최소=공칭 크기	10.5	13	15	17	19	21	23	25	28	31
d	최대	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	최대=공칭 크기	18	20.5	24	26	30	33	36	38	44	48
d_c	분	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
치아 수	분	12	12	14	14	14	16	16	16	18	18
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
1000개 단위≥kg당		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
공칭 나사 직경의 경우		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

포괄적인 제품 강점 및 다양한 산업 활용

1. 혁신적인 양면 대향 원추형 대칭 구조는 양방향 탄성 예압력을 제공하여 볼트 끝과 작업물 표면 모두에서 균형 잡힌 응력을 실현합니다. 단면 와셔의 고르지 못한 압축으로 인해 발생하는 일방적인 응력 편차와 느슨한 체결을 완전히 방지합니다.

2. DIN 6798A 단일 원추형 와셔보다 탄성 출력 및 압축 저항이 높아 무거운 하중과 강한 교번 진동 충격을 견딜 수 있습니다. 큰 스레드 간격과 열 변형 간격을 자동으로 보정하여 풀림 현상 없는 연결 안정성을 유지할 수 있습니다.

3. 양면 셀프 레벨링 기능은 두 방향의 조립 기울기와 평면 편차를 수정하여 볼트 조립의 수직 성과 평탄도를 크게 향상시키고 장비 작동 지터를 효과적으로 줄이고 전반적인 조립 정밀도를 향상시킵니다.

4. 일체형 강화 성형 및 고온 강화 처리로 와셔에 탁월한 피로 방지 성능이 부여되고, 장기간의 고강도 작동 후에도 탄성 감쇠나 구조적 변형이 없어 일반 스프링 와셔의 수명을 훨씬 초과합니다.

5. 엔지니어링 기계, 풍력 장비, 자동차 중장비 부품, 유압 장비, 철도 시설 및 기타 고신뢰성 잠금 조립 시나리오에 널리 사용되는 가혹한 고하중 작업 조건에 적응할 수 있습니다.

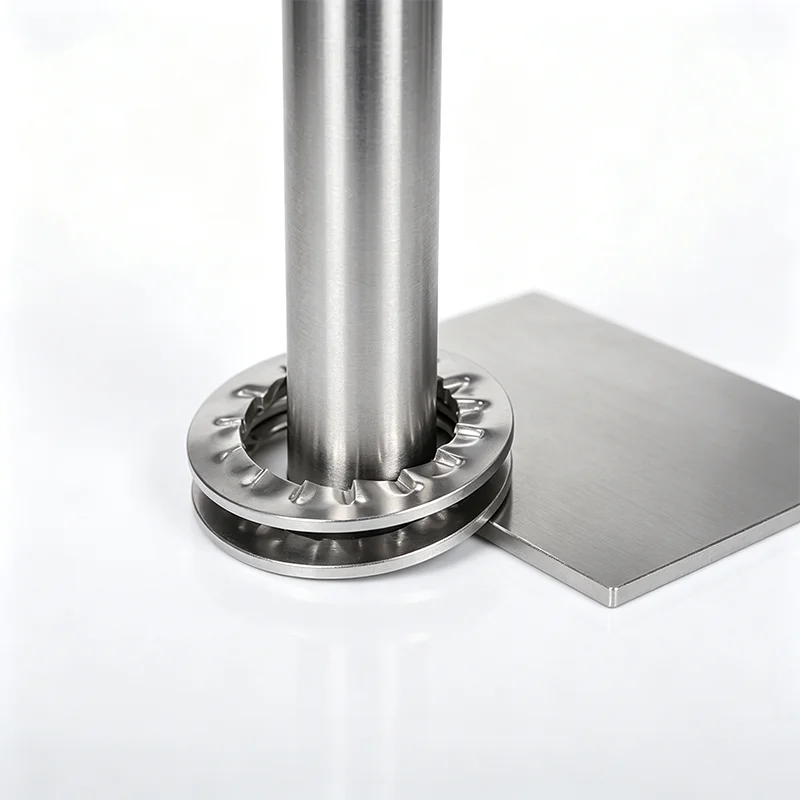

Stainless Steel Din 6798j Double Conical Spring Washer

FAQ

Q1: DIN 6798J와 DIN 6798A의 핵심 차이점은 무엇입니까?

A1: DIN 6798A는 단방향 탄성력을 갖는 단면 원추형으로 경하중 및 중하중 정밀 레벨링에 적합합니다. DIN 6798J는 두 배의 예압력과 균형 잡힌 응력을 갖춘 이중 대향 원추형 양방향 탄성 구조를 채택하고 있으며, 특히 고하중, 강한 진동, 고강도 풀림 방지 연결을 위해 설계되었습니다.

Q2: DIN 6798J는 진동이 심한 장비에 적합합니까?

A2: 그렇습니다. 양방향 대칭 탄성 구조는 풀림이나 파손 없이 강한 진동과 기계적 충격에 견딜 수 있습니다. 가혹한 작업 조건을 위한 일반 스프링 와셔 및 단일 원추형 와셔에 대한 업그레이드된 대안입니다.

Q3: DIN 6798J는 평와셔와 함께 사용해야 합니까?

A3: 고하중 잠금을 위해 독립적으로 사용할 수 있습니다. 초정밀 표면 보호 시나리오의 경우 견고한 풀림 방지 및 공작물 보호의 이중 효과를 달성하려면 DIN 125 평와셔와 일치하는 것이 좋습니다.

Q4: DIN 127 스프링 와셔에 비해 어떤 장점이 있습니까?

A4: DIN 127은 잠금을 위해 분할 물림에 의존하며 심한 진동으로 인해 피로 파손이 발생하기 쉽습니다. DIN 6798J는 균일한 응력, 공작물 손상 없음, 더 강한 안정성 및 더 긴 피로 수명을 갖춘 잠금을 위해 통합 양방향 탄성 예압을 사용합니다.

Q5: 맞춤형 강화 사양을 제공할 수 있나요?

A5: 그렇습니다. 우리는 고하중 및 열악한 환경의 고정 요구 사항을 충족하기 위해 두껍고 견고한 모델, 향상된 탄성 계수, 특수 크기 및 슈퍼 부식 방지 표면 처리를 사용자 정의하도록 지원합니다.
