방진 포지셔닝용 스프링 핀

Wanluo의 중국 내진동 방지 포지셔닝용 고품질 스프링 핀은 슬롯형 탄성 맞춤 핀으로도 알려져 있으며 포지셔닝 및 풀림 방지 기능을 통합한 고인성 자동 잠금 포지셔닝 패스너입니다. 견고한 고정 크기 평행 핀 및 유연한 안전형 분할 핀과 달리 스프링 핀은 독특한 세로 슬롯 탄성 구조를 채택합니다.

문의 보내기

Product Description

Wanluo 공장의 진동 방지 위치 지정용 스프링 핀은 설치 중 탄성 수축과 구멍에 들어간 후 자동 반동 확장 기능을 통해 핀 구멍에 꼭 맞는 억지 끼워 맞춤을 형성하여 보조 잠금 부품 없이 간격이 전혀 없는 자동 잠금 위치 지정을 실현합니다. 자동 공차 조정, 강력한 진동 저항, 피로 저항 및 높은 조립 효율성을 특징으로 하는 이 제품은 견고한 핀의 헐거운 장착 문제와 기존 잠금 패스너의 복잡한 설치 문제를 완벽하게 해결합니다. 기계적 변속기 포지셔닝, 부품 오프셋 방지 및 동적 구조 고정에 널리 사용되는 핵심 표준화 패스너입니다.

구조적 특징 및 제조기술

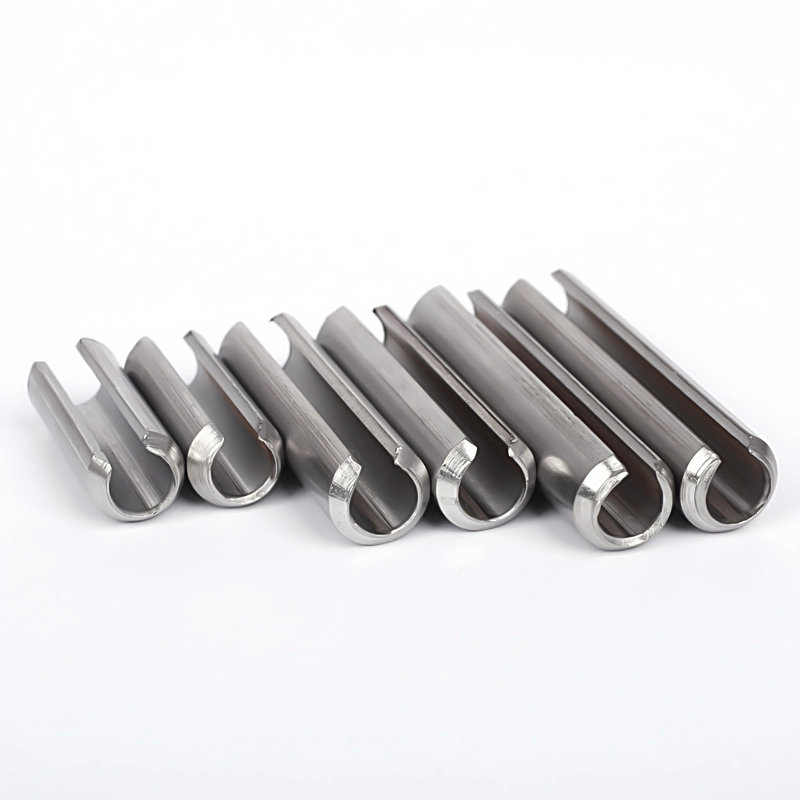

방진 포지셔닝용 스프링 핀은 핀 본체에 연속적인 세로 슬릿과 완전한 원통형 탄성 구조를 갖춘 고정밀 스트립 스탬핑 및 라운딩 성형 공정이 통합되어 있습니다. 양쪽 끝부분을 정밀하게 모따기하고 매끄럽게 연마하여 신속한 압입 설치에 편리하며 핀홀 내벽 긁힘을 방지합니다. 탄성 핀 본체는 수축 및 반발 성능이 뛰어나 약간의 구멍 직경 공차 오류에 적응하고 긴밀한 간섭 맞춤 위치를 달성할 수 있습니다. 고품질 고탄소 스프링강, 망간강 및 스테인레스강 소재로 제작된 이 제품은 일체형 담금질 및 템퍼링 열처리를 거쳐 높은 표면 경도와 코어 인성을 보장합니다. 표면은 부식방지 및 방청처리로 미세하게 처리되어 질감이 매끄럽고 버(Burr)가 없습니다. 전체 구조는 균일한 탄성, 안정적인 기계적 성능을 갖추고 있으며 장기간 반복되는 압출 및 진동 후에도 쉽게 변형되거나 파손되지 않아 높은 표준 산업 조립 요구 사항을 충족합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	스프링 핀, 슬롯형 탄성 핀, 탄성 맞춤핀, 자동 잠금 스프링 맞춤핀
경영진 표준	DIN7346, ISO8752, GB879, JIS 표준, 맞춤형 비표준 탄성 핀
사용 가능한 재료	65Mn 망간강, 고탄소 스프링강, 304/316 스테인레스강
크기 범위	직경 1.5mm-20mm, 길이 4mm-300mm 전체 표준 크기, 맞춤형 두께 및 길이
구조 유형	세로 슬롯형 실린더, 탄성 수축 반동, 간섭 자동 잠금 구조
가공기술	정밀 스트립 스탬핑, 라운딩 성형, 모따기 마무리, 일체형 담금질, 부식 방지 처리
해당 공작물	기계 기어, 샤프트, 힌지, 자동차 부품, 유압 부품, 진동 장비 어셈블리
표면 처리	흑색 산화물 경화, 아연 도금, 패시베이션, 방청 오일 코팅
기계적 성질	높은 탄성 인성, 강력한 간섭 자동 잠금, 진동 방지, 피로 방지, 풀림 없음
포장방법	녹 방지 내부 상자 + 수출용 상자, 방습 및 충격 방지 포장, 대량 주문용 팔레트 포장
공급 서비스	스팟 표준 공급, 비표준 맞춤화, 기계식 패스너의 원스톱 매칭

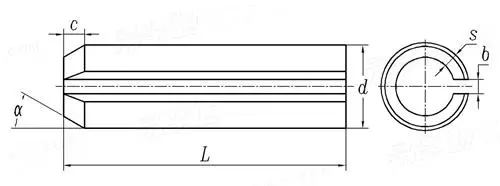

Spring Pin For Vibration Proof Positioning

공칭 직경 d		1	1.5	2	2.5	3	4	5	6	8	10	12	16	20	25	30
d	분	1.2	1.7	2.2	2.7	3.2	4.3	5.3	6.3	8.3	10.3	12.4	16.4	20.4	25.4	30.4
d	최대	1.3	1.8	2.3	2.8	3.4	4.5	5.5	6.6	8.6	10.6	12.7	16.7	20.8	25.8	30.8
s		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	4	4.5	5
c		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	3	3	3
a		20°	20°	20°	20°	20°	20°	20°	20°	15°	15°	15°	15°	15°	15°	15°
최소 이중 전단,kN		0.7	1.58	2.8	4.38	6.32	11.24	17.54	26.04	42.7	70.16	104.1	171	280.6	438.5	631.4
b		1	1	1	1	1.4	1.6	1.6	2	2	2	2.4	2.4	3.5	3.5	3.5

핵심 장점 및 산업 응용

1. 혁신적인 탄성 자동 잠금 설계로 보조 분할 핀, 너트 또는 기타 풀림 방지 액세서리가 필요하지 않습니다. 자동 리바운드 간섭 끼워맞춤은 영구적인 밀착 위치를 형성하여 장기간의 진동 작업 조건에서 패스너의 풀림 문제를 효과적으로 해결합니다.

2. 처리된 부품의 구경의 사소한 오류에 적응할 수 있는 강력한 공차 적응성. 구멍 정밀도 요구 사항이 매우 높은 견고한 평행 핀과 비교하여 스프링 핀은 조립 난이도가 낮고 현장 내결함성이 높아 설치 효율성이 크게 향상됩니다.

3. 우수한 기계적 종합 성능. 특수 스프링 강철 열처리 후 핀 본체는 높은 경도와 탄성 인성을 가지며 전단 저항과 충격 저항이 강합니다. 빈번한 기계적 작동과 반복적인 분해에도 파손되거나 변형되지 않습니다.

4. 통합 위치 지정 및 풀림 방지 기능, 컴팩트한 구조 및 조립 간섭이 없습니다. 기존의 결합된 위치 지정 및 잠금 구조를 단순화하고 부품 수를 줄이며 기계 장비의 전체 조립 공간을 최적화합니다.

5. 방진 포지셔닝용 스프링 핀은 자동차 제조, 엔지니어링 기계, 유압 공압 부품, 금형 액세서리, 전기 장비 및 자동화된 생산 장비에 널리 사용되는 다양한 동적 기계 조립 시나리오에 적합한 광범위한 산업 응용 범위입니다.
