기계적 연결용 클레비스 핀

Wanluo 공장에서 직접 판매하는 이 기계 연결용 클레비스 핀은 산업 표준 원통형 이동식 연결 부품입니다. 주로 기계식 힌지, 회전 조인트, 커넥팅 로드의 유연한 이동 구조와 관련된 동적 조립 시나리오에 사용됩니다. 시중에서 정적으로 정밀한 위치결정에만 사용되는 고정핀과 달리 본 제품은 동적인 가동연결을 핵심목적으로 하여 설계되었으며, 특히 왕복회전, 각도스윙, 유연한 개폐를 요구하는 다양한 기계조인트에 적용됩니다.

문의 보내기

Product Description

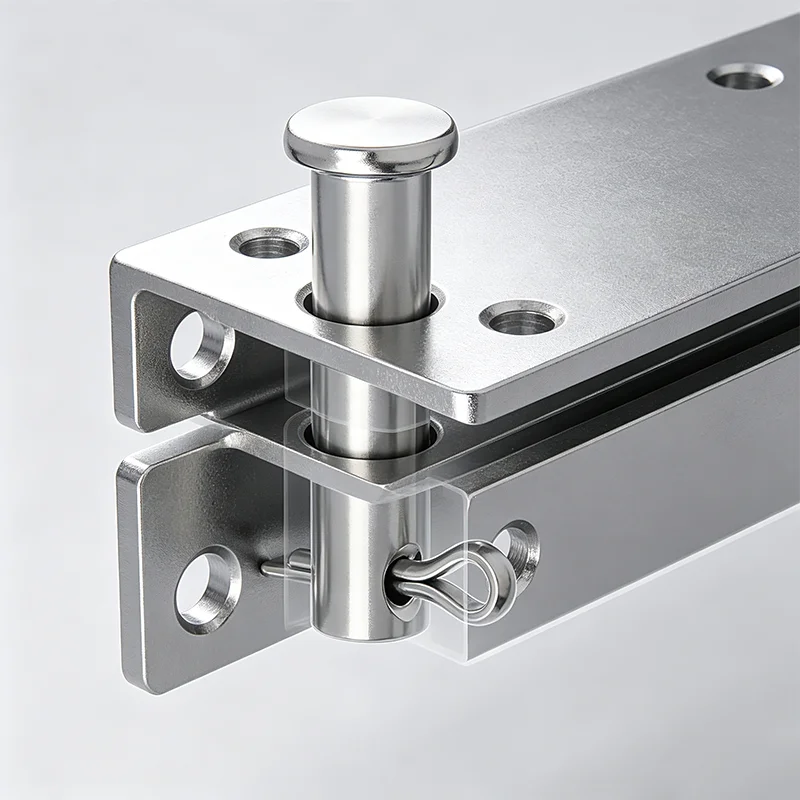

Wanluo 공장은 기계 연결용 U자형 갈고리 핀을 제조할 때 플랫 헤드와 꼬리 끝 부분의 관통 구멍이 통합된 구조를 채택합니다. 분할 핀과 결합하면 이중 잠금이 가능합니다. 조립이 간단하고 회전이 원활하며 장비의 지속적인 이동 중에 풀림 및 변위를 방지할 수 있습니다. 이는 기계식 변속기 구조, 차량 섀시 부품, 유압 장비 및 다양한 이동식 부품의 표준화된 조립에 널리 적용 가능합니다.

차별화된 판매 포인트

1. 정적 위치보다는 동적 작업 조건에 적합한 동적 활동 연결에 중점을 둡니다.

2. 플랫 헤드 리미트와 테일 홀 잠금 장치로 이중 미끄럼 방지 기능을 제공하여 안전성을 높였습니다.

3. 포크 구조와 호환되어 더 강력한 적응성과 더 높은 조립 공차를 제공합니다.

4. 구조가 간단하고 내구성이 뛰어나며 장기적인 마모가 적습니다.

5. 다양한 산업 장비의 표준화된 교체에 적합한 매우 다재다능합니다.

구조적 특징 및 제조기술

기계적 연결용 클레비스 핀 일체형 정밀 냉간 압조 및 센터리스 연삭 성형 공정은 편평한 원형 제한 헤드, 부드럽고 견고한 원통형 핀 본체 및 예약된 테일 핀 구멍으로 구성됩니다. 두꺼운 플랫 헤드는 안정적인 표면 제한을 제공하여 핀 본체가 장착 구멍에 들어가는 것을 방지하고 일관된 조립 평탄도를 보장합니다. 일체형 솔리드 핀 본체는 구조적 강성이 높고 표면 마감이 매끄러워 구성품 회전 중 마찰 저항을 줄이고 유연하고 방해받지 않는 기계적 움직임을 보장합니다. 정밀하게 배치된 테일 홀은 균일한 구멍과 부드러운 내벽을 갖고 있어 표준 분할 핀과 완벽하게 일치하여 완전한 안전 잠금 시스템을 형성합니다. 고품질 탄소강, 합금강 및 스테인리스강 소재로 제조된 모든 제품은 정밀 마감 처리, 디버링 및 표준화된 부식 방지 처리를 거칩니다. 엄격한 치수 공차 제어로 표준 힌지 구멍에 지터 없는 맞춤을 보장하고 안정적인 전단 저항과 장기적인 운동 피로 저항을 보장하여 빈번한 이동 조립 작업 조건에 적응합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	클레비스핀, 접시머리 클레비스핀, 홀형 힌지핀, 가동접속원통핀
경영진 표준	DIN11023, ISO 표준, GB 표준, ANSI 표준, 맞춤형 비표준 크기
사용 가능한 재료	45# 탄소강, 40Cr 합금강, 304/316 스테인레스강
크기 범위	직경 2mm-30mm, 길이 6mm-350mm 전체 표준 크기, 맞춤형 핀 구멍 위치 및 길이
구조 유형	플랫 리미트 헤드, 견고한 원통형 바디, 테일 핀 홀 안전 잠금 구조
가공기술	정밀 냉간 압조, 센터리스 연삭, 홀 정밀 드릴링, 표면 경화 및 마무리
해당 공작물	기계식 힌지, 클레비스 브라켓, 커넥팅 로드, 차량 섀시, 유압 가동 조인트, 엔지니어링 기계 부품
표면 처리	아연도금(백색/색상/흑색), 흑색산화 경화, 패시베이션, 스테인레스 스틸 연마
기계적 성질	높은 전단 저항, 부드러운 회전, 침하 방지 제한, 안전한 낙하 방지, 잦은 움직임에 대한 피로 저항
포장방법	녹 방지 내부 상자 + 수출용 상자, 방습 및 충격 방지 포장, 대량 주문용 팔레트 포장
공급 서비스	스팟 표준 공급, 비표준 맞춤화, 분할 핀을 통한 원스톱 지원 공급

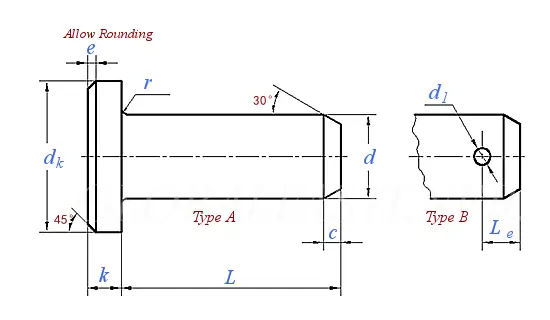

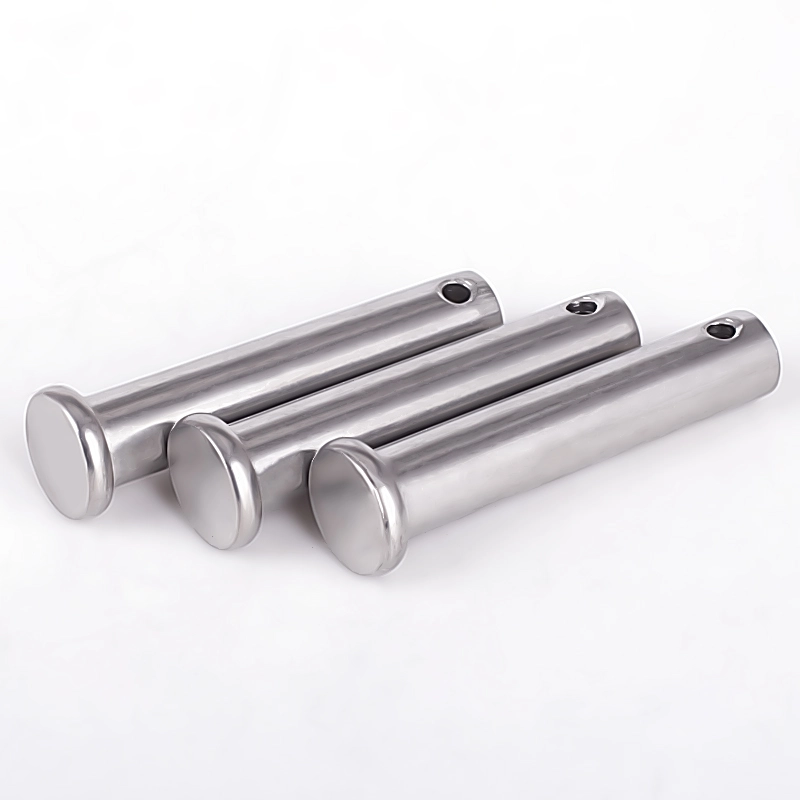

Clevis Pin For Mechanical Connection

공칭 직경 d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	최대=공칭 크기(h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	분	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	최대=공칭 크기(h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	분	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=공칭 크기(H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	최대	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	최대	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	공칭 크기(js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	최대	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	분	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	분	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

핵심 장점 및 산업 응용

1. 전문적인 플랫 헤드 제한 구조는 고속 회전 및 왕복 운동 중에 핀 본체가 가라앉거나 이동하는 것을 효과적으로 방지하여 가동 부품의 안정적인 조립 위치를 유지하고 기계적 지터 및 연결 편차를 방지합니다.

2. 표준 분할 핀과 완벽하게 호환되는 꼬리 구멍 잠금 매칭 디자인. 클레비스 핀과 스플릿 핀의 조합으로 이중 안전 보호 기능을 제공하여 장기간의 기계적 진동 및 충격 하중으로 인해 핀 본체가 떨어지는 위험을 완전히 해결합니다.

3. 매우 매끄러운 원통형 핀 본체는 조립 마찰을 최소화하여 힌지 조인트와 이동식 연결 부품의 유연하고 안정적인 회전을 보장합니다. 운동 피로 저항이 뛰어나 장기간 잦은 작동 후에도 쉽게 걸리거나 마모되지 않습니다.

4. 높은 구조적 강도와 강한 전단 저항. 견고한 일체형 성형 공정을 통해 핀 본체가 큰 측면 하중과 장력을 견딜 수 있어 엔지니어링 기계 및 차량 장비의 견고한 이동식 연결 시나리오에 적응할 수 있습니다.

5. 기계적 연결용 클레비스 핀은 자동차 섀시 시스템, 농업 기계, 유압 장비, 철도 시설, 자동화 장비 및 다양한 기계식 힌지 이동식 연결 분야에 널리 사용되는 다양한 재료 옵션으로 넓은 적용 범위를 가지고 있습니다.

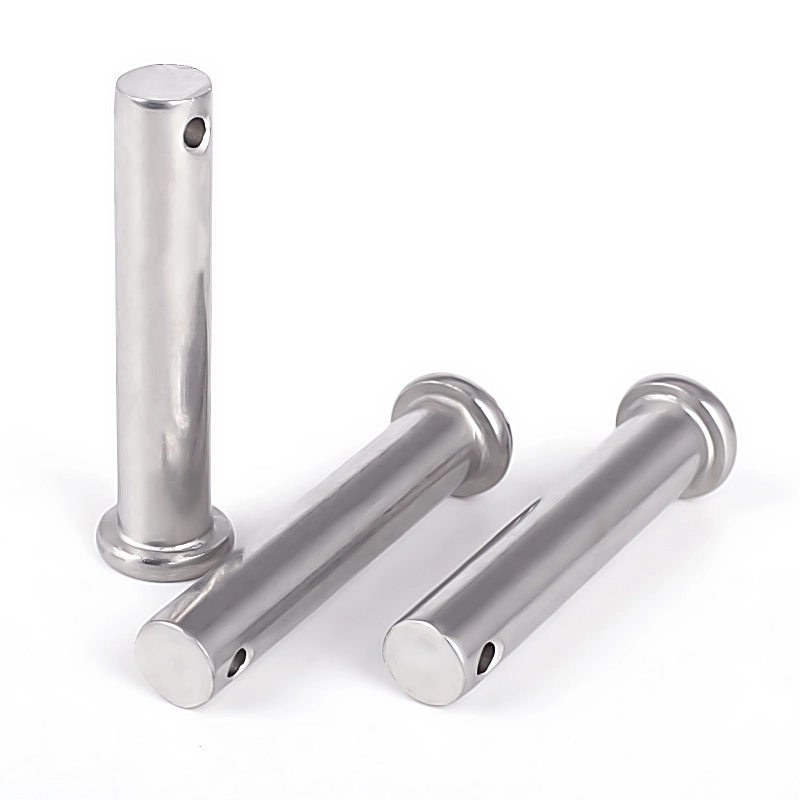

Clevis Pin For Mechanical Connection

실제 현장 적용 시나리오

당사의 패스너 및 맞춤형 금속 하드웨어는 글로벌 범용 산업 시나리오에서 널리 사용되며 복잡한 작업 조건에 완벽하게 적응합니다.

1. 산업기계장비 조립 및 고정연결

2. 건설 엔지니어링 및 건축 구조물 고정

3. 항만, 해양 및 해양 엔지니어링 호이스팅 및 장력 고정

4. 신에너지, 자동화 장비 및 파이프라인 시스템 설치

5. 옥외의 높은 부식, 습하고 고부하의 가혹한 작업 환경

6. 글로벌 도매소매 및 현지 하드웨어 시장 분포

핫 태그: 클레비스핀, 클레비스핀 전문업체, 기계접속용 클레비스핀
