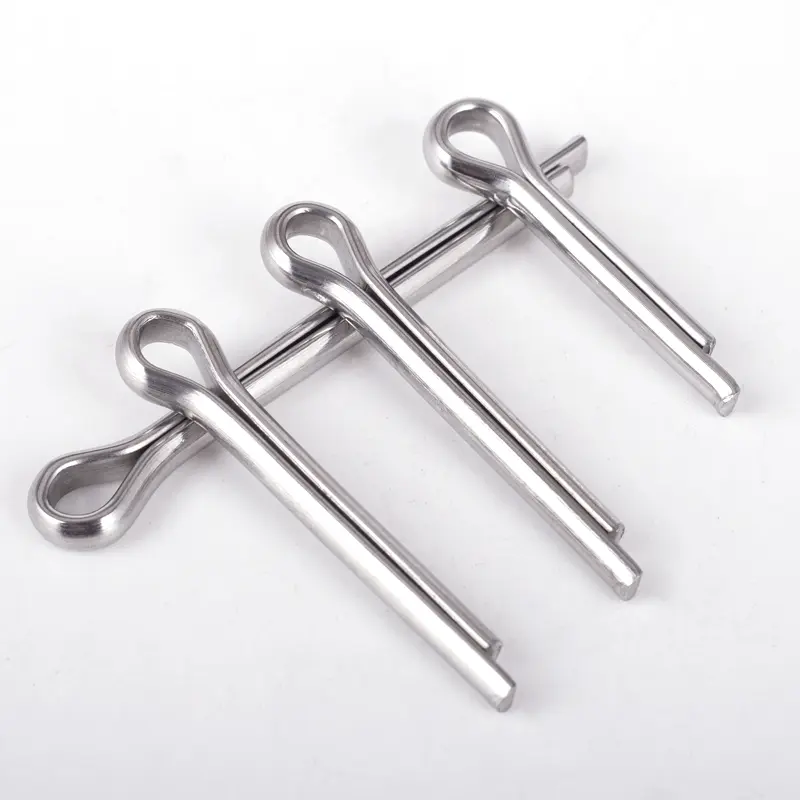

분할 핀 잠금 안전

일반적으로 오프닝 핀 또는 안전핀으로 알려진 Wanluo 공장에서 제공하는 분할 핀 잠금 안전은 산업 장비 운영 시스템의 기본적이고 중요한 안전 풀림 방지 구성 요소입니다. 주로 기계적 구조 제한 잠금 및 분리 방지 보호 기능을 갖추고 있습니다. 원통형 핀과 같은 견고한 위치 결정 부품의 고정 원리와 달리 이중 포크 분할 유연한 구조를 채택합니다. 전문적인 도구 없이 손으로 구부리고 열어서 잠그고 고정할 수 있습니다.

문의 보내기

Product Description

Wanluo 제조업체가 생산하는 분할 핀 잠금 안전은 주로 샤프트, 나사 및 구멍이 있는 변속기 샤프트와 같은 부품을 연결하는 데 사용됩니다. 설치하는 동안 미리 설정된 구멍을 통과한 다음 구부러져 영구적인 물리적 한계를 형성하여 축 이동, 풀림 및 액세서리 떨어지는 문제를 효과적으로 제거합니다.

핵심 판매 포인트

뛰어난 피로 저항 및 굽힘 성능을 갖춘 이 분할 핀 잠금 안전 장치는 장비의 장기간 진동, 기계적 충격 및 고주파 작동 떨림을 견딜 수 있어 안정적이고 신뢰할 수 있는 잠금 상태를 유지합니다. 전체적인 구조가 간단하고 분해가 유연합니다. 재사용을 위해 여러 번 열고 닫는 작업을 지원하며 단단한 패스너가 걸리거나 미끄러지거나 파손되는 등의 문제가 발생하지 않습니다. 미니멀한 구조로 고강도 안전보호를 실현하며, 각종 동적 기계설비의 풀림 및 이탈방지를 위한 표준화된 안전부속품입니다.

적용 시나리오

1. 기계적 전달 시스템의 보호

2. 차량 엔지니어링 섀시 조립

3. 유압 및 건설기계 매칭

4. 일반 산업 장비의 유지 관리 및 운영 5. 작업 고정 장치 및 경량 장비의 조립

구조적 특징 및 제조기술

분할 핀 잠금 안전은 반원형 루프 헤드와 두 개의 대칭 분할 직선 다리로 구성된 통합 고정밀 냉간 압조 및 와이어 성형 공정을 채택합니다. 매끄러운 둥근 헤드는 날카로운 모서리가 튀어나오거나 주변 부품이 긁히지 않고 수평 설치를 보장합니다. 두 개의 분할 다리는 균일한 두께, 우수한 연성 및 안정적인 굽힘 성능을 특징으로 하여 조립 중 취성 파손 없이 자유롭게 열고 클램핑할 수 있습니다. 모든 치수는 국제 표준에 따라 엄격하게 생산되므로 표준 핀 구멍 및 샤프트 구멍과 정확하게 일치합니다. 고품질의 저탄소강, 스테인리스강, 구리 소재를 사용하여 버(Burr)와 날카로운 모서리를 제거하기 위해 표면을 미려하게 마감한 제품입니다. 아연 도금 또는 부동태화 부식 방지 처리 후 핀 표면은 매끄럽고 녹슬지 않으며 장기간 동적 작업 환경에서 안정적인 기계적 유연성과 잠금 성능을 유지합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	분할 핀, 분할 핀, 안전 잠금 핀, 2구 고정 핀
경영진 표준	DIN94, ISO1234, GB91, ANSI 표준, 맞춤형 비표준 크기
사용 가능한 재료	저탄소강, 304/316 스테인리스강, 황동, 구리 합금
크기 범위	직경 1mm-12mm, 길이 6mm-200mm 전체 표준 크기, 맞춤형 치수
구조 유형	반원형 루프 헤드, 이중 분할 유연한 다리, 물리적 굽힘 풀림 방지 구조
가공기술	정밀 와이어 성형, 냉간 굽힘 성형, 표면 디버링, 부식 방지 처리
해당 공작물	클레비스 핀, 볼트, 기어 샤프트, 힌지 부품, 차량 섀시, 진동 기계 부품
표면 처리	아연도금(백색/색상/흑색), 부동태화, 천연연마, 방청유 코팅
기계적 성질	뛰어난 굽힘연성, 강한 내진동성, 내피로성, 유연한 물리적 잠금, 높은 안전계수
포장방법	방습 내부 가방 + 수출용 상자, 표준 대량 포장, 대량 주문용 팔레트 포장
공급 서비스	재고가 있는 표준 크기, 비표준 맞춤화, 공급을 지원하는 원스톱 패스너

Split Pin Locking Safety

공칭 직경 d^①		0.6	0.8	1	1.2	1.6	2	2.5	3.2
d	최대	0.5	0.7	0.9	1	1.4	1.8	2.3	2.9
d	분	0.4	0.6	0.8	0.9	1.3	1.7	2.1	2.7
α	최대	1.6	1.6	1.6	2.5	2.5	2.5	2.5	3.2
α	분	0.8	0.8	0.8	1.25	1.25	1.25	1.25	1.6
b	≈	2	2.4	3	3	3.2	4	5	6.4
c	최대	1	1.4	1.8	2	2.8	3.6	4.6	5.8
c	분	0.9	1.2	1.6	1.7	2.4	3.2	4	5.1
L	길이 범위	4-12	5-16	6-20	8-25	8-32	10-40	12-50	14-63

공칭 직경 d^①		4	5	6.3	8	10	13	16	20
d	최대	3.7	4.6	5.9	7.5	9.5	12.4	15.4	19.3
d	분	3.5	4.4	5.7	7.3	9.3	12.1	15.1	19
α	최대	4	4	4	4	6.30	6.30	6.30	6.30
α	분	2	2	2	2	3.15	3.15	3.15	3.15
b	≈	8	10	12.6	16	20	26	32	40
c	최대	7.4	9.2	11.8	15.0	19.0	24.8	30.8	38.5
c	분	6.5	8.0	10.3	13.1	16.6	21.7	27.0	33.8
L	길이 범위	18-80	22-100	32-125	40-160	45-200	71-250	112-280	160-280

핵심 장점 및 산업 응용

1. 독특하고 유연한 분할 다리 잠금 디자인은 순수한 물리적 한계 풀림 방지를 실현합니다. 나사 풀림 방지 방식과 달리 진동 및 토크 감쇠로 인한 풀림 불량을 완전히 방지하여 장비 작동 안전성을 크게 향상시킵니다.

2. 굽힘연성 및 내피로성이 우수합니다. 스플릿 핀 잠금 안전 장치의 핀 본체는 설치 및 유지 관리 중에 균열이나 변형 없이 반복적으로 구부러지고 열릴 수 있어 장비 점검 및 부품 교체 시 편리한 분해 및 반복 잠금을 지원합니다.

3. 모든 표준 클레비스 핀, 샤프트 구멍 및 볼트 핀 구멍에 적합한 매우 높은 설치 호환성. 가볍고 컴팩트한 구조는 조립 정밀도와 장비의 기계적 움직임에 영향을 주지 않으며 동적 구성 요소에 대한 간섭이 전혀 없습니다.

4. 다양한 재료 옵션이 다양한 작업 환경에 적응합니다. 아연도금 탄소강 분할 핀은 기존 기계에 비용 효율적입니다. 스테인레스 스틸 분할 핀은 실외, 해양 및 습한 환경에서 탁월한 녹 및 내식성을 제공합니다.

5. 자동차 섀시, 농업 기계, 엔지니어링 장비, 유압 부품, 철도 시설, 기계식 변속기 구조 및 풀림 방지 안전 보호가 필요한 모든 동적 조립 시나리오에 널리 사용되는 매우 광범위한 산업 적용 가능성.
