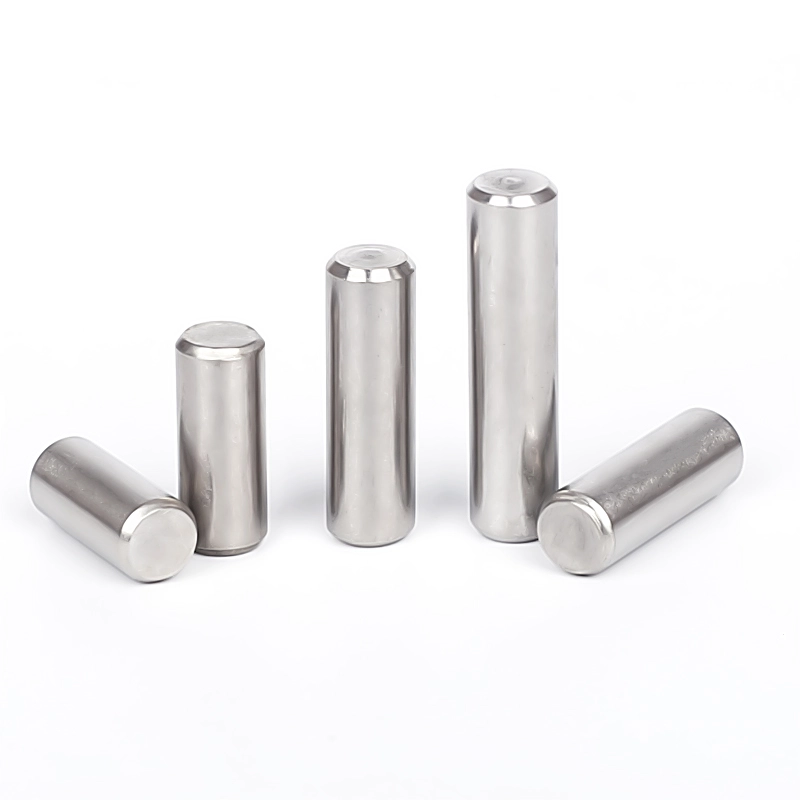

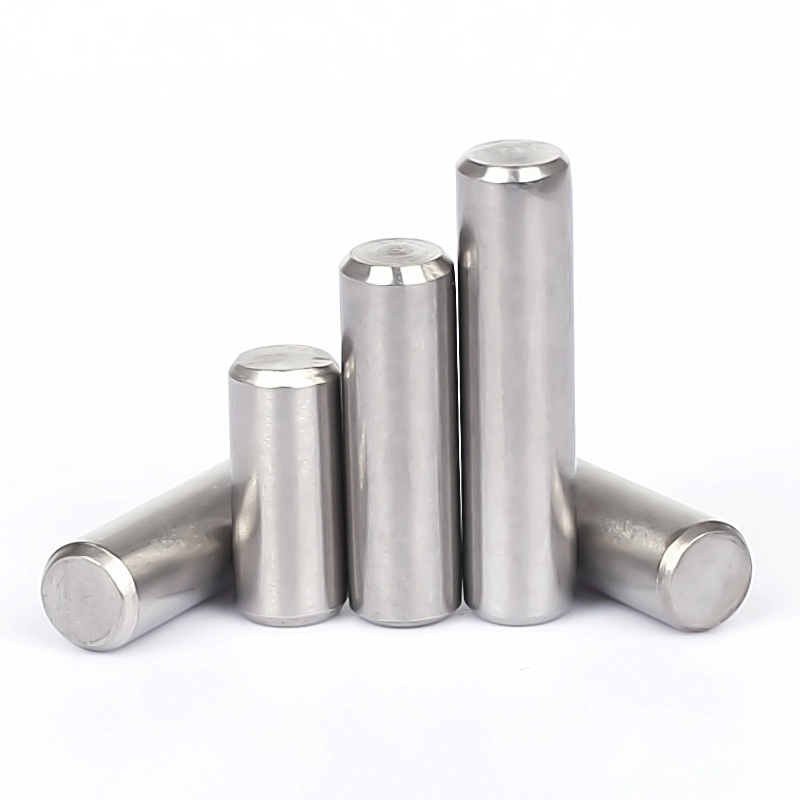

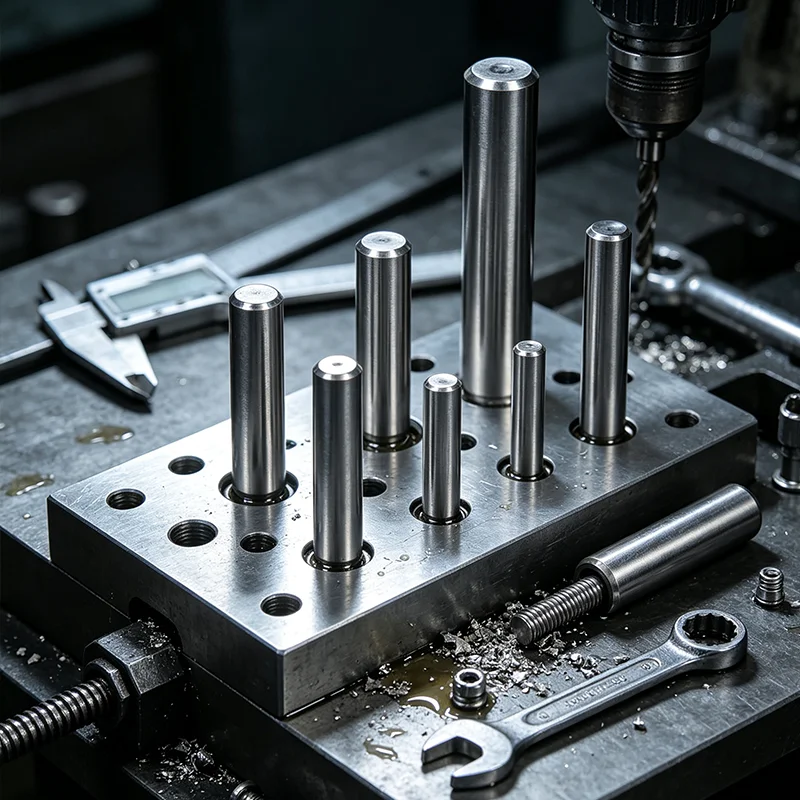

정밀한 위치 결정을 위한 평행 핀

이 정밀 위치 결정용 평행 핀은 Wanluo 공장에서 제조됩니다. 직선 기둥 위치 결정 핀으로도 알려진 이 핀은 산업용 정밀 조립 시스템에 사용되는 특수 고정밀 위치 결정 부품입니다. 그 핵심 기능은 일반 볼트, 리벳의 조임 및 잠금 기능과 다릅니다. 주로 장비 구성 요소의 정확한 정렬, 편차 방지 고정 및 동축 교정에 사용됩니다.

문의 보내기

Product Description

기계 조립, 몰드 본딩, 자동화 장비 조립 중에 발생하기 쉬운 정렬 편차, 부품 이동, 동축 부정확성과 같은 문제에 대해 특별한 최적화가 이루어졌습니다. Wanluo 공장은 마이크로미터 수준의 정밀 공차 제어를 통해 다양한 정밀 고정 장치, 금형, 차량 구성 요소 및 자동화 장비에 대한 제로 변위 기준 위치 지정을 제공하는 정밀 위치 지정용 평행 핀을 개발했습니다.

물질적 이점

이 제품은 전문적인 담금질 및 템퍼링 열처리 기술과 결합된 통합형 원통형 일체형 성형 공정을 사용하여 제조됩니다. 매우 높은 구조적 경도와 전단 저항을 모두 달성하여 장기간의 진동과 장비의 측면 외력 당김을 견딜 수 있으며 안정적인 조립 정밀도를 유지할 수 있습니다. 고급 정밀 기계 조립을 위한 핵심 기본 부품입니다.

제품특징

1. 순수 포지셔닝 전용 기능으로 조립 기준을 정확하게 교정합니다.

2. 마이크로미터 수준의 공차 제어, 매우 높은 전체 정확도

3. 전반적인 담금질 및 템퍼링 처리, 균형 있고 강력한 기계적 특성

4. 강력한 변위 방지 능력, 우수한 작업 조건 안정성

5. 정밀 조립의 모든 시나리오에 적합한 광범위한 다양성

제조기술

평행 핀은 일체형 고정밀 센터리스 연삭 및 일체형 열처리 공정을 채택합니다. 몸체 전체는 벽 두께가 균일하고 외경 공차가 일정한 직선형 원통형 구조로 핀 구멍이 있는 빈틈없는 제로 클리어런스 피팅을 실현합니다. 양쪽 끝을 미세하게 모따기하고 버(Burr) 없이 부드럽게 연마하여 작업물 구멍이 긁히는 것을 방지하면서 빠른 삽입 및 조립을 용이하게 합니다. 이 제품은 높은 코어 인성과 매우 높은 표면 경도로 전반적인 진공 담금질 및 저온 템퍼링 처리를 거쳐 장기간 왕복 조립 및 기계 작동 중에 굽힘, 변형 및 마모를 효과적으로 방지합니다. 고정밀 치수 교정으로 표준 핀의 완벽한 호환성을 보장합니다. 고품질 탄소강, 합금강 및 스테인레스강 소재로 제작된 모든 제품은 국제 산업 표준을 준수하며 안정적인 기계적 성능과 긴 서비스 수명을 제공하여 고정밀 산업 매칭 시나리오에 적합합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	평행 핀, 직선형 원통형 핀, 다웰 핀, 정밀 위치 결정 핀
경영진 표준	DIN6325, ISO2338, GB119, JIS 표준, 맞춤형 비표준 정밀 크기
사용 가능한 재료	45# 탄소강, 40Cr 합금강, 304/316 스테인레스강, SKD 강철
크기 범위	직경 1.5mm-50mm, 길이 5mm-300mm, m6/h8/h7 공차 등급 선택 가능
구조 유형	솔리드 직선형 실린더, 양단 모따기, 고진행성 정밀 위치 결정 구조
가공기술	센터리스 정밀 연삭, 일체형 담금질 및 템퍼링, 표면 경화, 경면 연마
적용 가능한 시나리오	금형 조립, 기계 위치 결정, 장비 고정, 자동차 부품, 자동화 정밀 조립
표면 처리	흑색산화 경화, 방청유 처리, 천연 스테인레스 스틸 연마
기계적 성질	높은 경도, 초내마모성, 강한 전단 저항, 제로 변형, 높은 위치 정확도
포장방법	방청 내부 상자 + 수출용 상자, 정밀 부품용 방습 및 충격 방지 포장
공급 서비스	스팟 표준 크기 공급, 고정밀 비표준 맞춤화, 원스톱 패스너 매칭

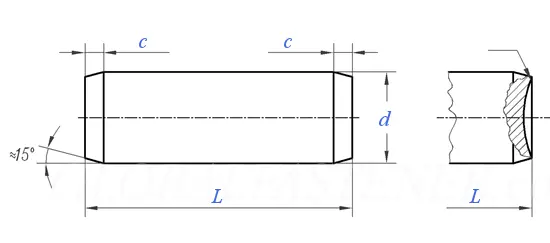

Parallel Pins For Precision Positioning

공칭 직경 d			Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
d^①	m6	최대	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	분	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	최대	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	분	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
철강제품 1,000개당 중량≒kg			-	-	-	-	-	-	-	-	-	-

공칭 직경 d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	최대	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	분	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	최대	6	8	10	12	16	20	25	30	40	50
	h8	분	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
철강제품 1,000개당 중량≒kg			-	-	-	-	-	-	-	-	-	-

핵심 장점 및 산업 응용

1. 우수한 직진도와 진원도를 갖춘 미크론 수준의 정밀 공차 제어로 초고정밀 제로 클리어런스 조립을 실현합니다. 정밀 포지셔닝용 평행 핀은 부품 흔들림, 위치 편차 및 동축 오류를 효과적으로 제거하여 기계적 조립 정확도를 크게 향상시킵니다.

2. 일체형 열처리 및 표면 경화 공정을 통해 핀 몸체에 초고경도 및 내마모성을 부여합니다. 장기간 잦은 분해, 진동, 측면 전단력을 굽힘, 변형 또는 마모 없이 견딜 수 있어 장기적으로 안정적인 위치 정확도를 보장합니다.

3. 양쪽 끝이 매끄러운 모따기 설계로 신속하고 노동력을 절약하는 삽입 및 설치가 가능하며 조립 중 구멍 손상 및 클램핑 정체를 방지할 수 있습니다. 매끄러운 표면은 조립 마찰을 효과적으로 줄이고 생산 및 처리 효율성을 향상시킵니다.

4. 구조적 안정성과 호환성이 우수합니다. 표준 병렬 핀은 국제 표준 핀 구멍과 완벽하게 호환되어 범용 교체 및 일괄 조립을 지원하여 장비 유지 관리 및 부품 교체 비용을 줄입니다.

5. 금형 제조, 자동화 기계, 자동차 산업, 항공 우주 장비, 전기 정밀 기기 및 고정밀 기계 조립 분야에서 널리 사용되는 다양한 재료 및 정밀 등급 옵션.

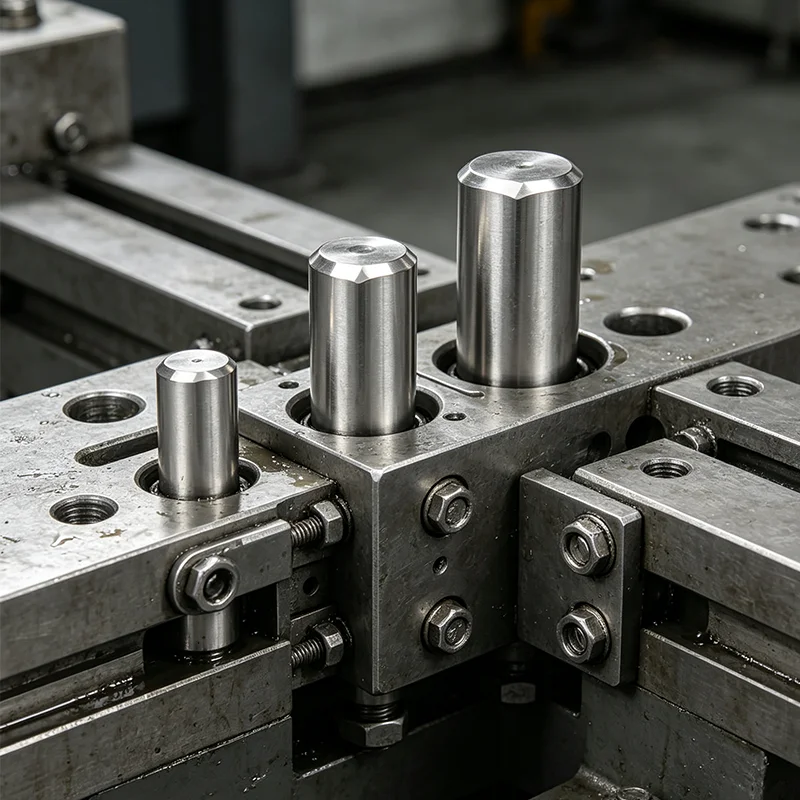

Parallel Pins For Precision Positioning
