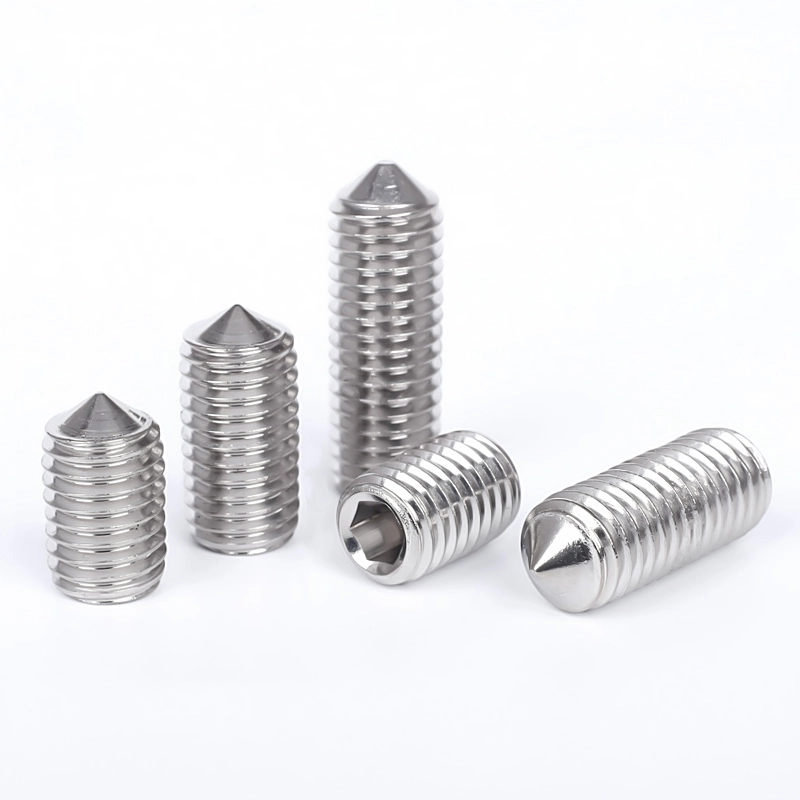

스테인레스 스틸 DIN 914 콘 포인트 고정 나사

Wanluo 공장 직접 판매 스테인레스 스틸 DIN 914 콘 포인트 고정 나사. 전체 기계는 헤드리스 통합 구조를 채택합니다. 설치 후 돌출된 구조 없이 공작물 내부에 완전히 숨겨질 수 있으며 장비 작동, 부품의 미끄러짐 또는 외관 구조를 방해하지 않습니다.

왜 그것을 선택합니까?

이 제품은 독일 산업 표준 공차를 완벽하게 준수하여 생산됩니다. 고정밀 냉간 단조와 일체화 경화 처리를 통해 형성됩니다. 전체 경도가 높고 변형률이 매우 낮습니다. 표준 내부 육각형 구멍의 내벽은 매끄럽고 규칙적이며 정밀한 내부 육각형 공구에 적합합니다. 높은 토크 잠금을 견딜 수 있으며 균열이나 미끄러짐이 발생하지 않습니다. 압연 성형된 미터법 전체 나사산 톱니 프로파일은 조밀하고 균일합니다. 나사 결합이 원활하고 위치 지정이 정확합니다. 고경도 콘 팁과 결합하여 공작물의 위치 결정 홈에 단단히 물릴 수 있어 장비의 장기간 작동 중 샤프트 본체 변위, 부품 풀림, 위치 결정 실패 등 일반적인 결함을 근본적으로 해결합니다. 정밀한 교정과 장기간 안정적인 위치 지정이 필요한 다양한 기계 작업 조건에 적합합니다.

제품 적용

1. 변속기 샤프트와 회전 샤프트의 회전 방지 위치 결정

당사의 스테인레스 스틸 DIN 914 콘 포인트 고정 나사는 다양한 기계식 변속기 샤프트, 코어 샤프트 및 원형 로드 부품의 원주 고정에 널리 사용됩니다. 콘 팁을 사용하여 샤프트 본체의 미리 설정된 오목한 지점에 물림으로써 견고한 잠금 위치가 형성되어 장비 작동 중에 샤프트가 회전, 이동 또는 각도 이탈을 방지하여 변속기 구조의 안정적인 작동 정확도를 보장합니다.

2. 기어, 스프라켓, 동기휠의 잠금 및 고정

기어, 스프로킷, 동기식 휠 및 샤프트 본체의 잠금 및 고정에 적합하며 기존의 단순 제한 메커니즘을 대체합니다. 콘 엔드의 고정점 물림 이점을 활용하여 고속 회전 중에 휠 바디가 느슨해지거나 이동하는 것을 방지하여 동력 전달 시스템의 매칭 정확도를 보장합니다.

3. 베어링 및 정밀 부품의 제한 및 교정

베어링, 부싱 및 정밀 공구 부품의 축 제한 및 미세 조정 교정에 사용됩니다. 헤드리스 숨겨진 구조는 조립 공간을 차지하지 않으며 부품의 설치 간격을 정밀하게 제어할 수 있어 정밀 자동화 장비, 기기 및 툴링의 조립 요구 사항에 적합한 마이크로미터 수준의 조립 정렬을 달성합니다.

4. 작은 기계 구조물의 미세 조정 고정

다양한 조정 가능한 프레임, 위치 지정 블록 및 소형 모션 구성 요소의 미세 조정 잠금에 사용할 수 있습니다. 반복적인 풀림, 재배치 및 재잠금을 지원하며 장비 디버깅, 작업 조건의 미세 조정 및 정기적인 정밀 교정과 같은 빈번한 조정 시나리오에 적합합니다.

구성 요소 형상 기능 및 맞춤형 제작 방법론

DIN 914 콘 포인트 그럽 스크류는 전체 치수에 대한 엄격한 산업 공차 제어와 함께 통합 고정밀 냉간 단조 및 통합 경화 처리 공정을 채택합니다. 표준 내부 육각 소켓은 부드러운 내부 벽으로 깊게 형성되어 정밀 Allen 렌치와 완벽하게 일치하며 도구 미끄러짐이나 소켓 붕괴 없이 높은 토크 잠금을 지원합니다. 정밀하게 연마된 90° 원추형 팁은 균일한 테이퍼와 높은 경도를 특징으로 하며 팁 파손이나 변형 없이 금속 포지셔닝 오목한 지점에 안정적으로 물릴 수 있어 제로 슬립 고정 포지셔닝을 실현합니다. 전체 단면 표준 미터 나사산은 조밀하고 깔끔한 치형 프로파일로 롤링되어 부드러운 나사 체결, 정확한 잠금 스트로크 및 단단한 나사산 맞춤을 보장하며 빈번한 조정 및 장기간의 진동 작업 조건에 적합합니다. 프리미엄 스테인리스강 및 고강도 합금강 등급으로 제공되는 이 나사는 탁월한 경도, 내압성 및 내식성을 제공하여 다양한 기계 조립 환경에서 안정적인 위치 정확도를 유지합니다.

제품 매개변수

기능적 우수성 및 견고한 현장 적용

1. 전문적인 90° 원추형 바이트 디자인은 공작물 포지셔닝 피트가 내장된 잠금 장치를 형성하여 강력한 회전 방지 마찰을 생성하여 고속 작동 및 진동 조건에서 샤프트 및 기어 부품의 회전 및 변위 문제를 완전히 해결합니다.

2. 완전 헤드리스 숨겨진 설치는 표면 돌출이 없고 움직이는 부품과의 구조적 간섭이 없으며 장비 작동 및 외관 평탄도에 영향을 주지 않고 소형 기계 구조 및 제한된 조립 공간에 완벽하게 적응합니다.

3. 고경도 콘 팁과 일체형 나사 본체 구조는 높은 토크 잠금 중에 팁 파손 및 변형을 방지하여 장기적으로 안정적인 바이트 위치를 보장하고 장비 조립 안정성과 안전성을 크게 향상시킵니다.

4. 정밀한 표준 스레드 매칭은 유연한 미세 조정 및 반복적인 분해를 지원하며 내구성 있고 안정적인 체결 성능으로 장비 디버깅, 위치 교정 및 일일 유지 관리에 편리합니다.

5. 다양한 재료 솔루션은 다양한 응용 시나리오를 포괄합니다. 고하중 기계 위치 지정을 위한 12.9 고강도 강철과 부식 방지 및 습한 환경 장비 조립을 위한 스테인레스 스틸은 기계, 금형, 자동화 및 계측 산업에 널리 적용됩니다.

주의 사항

1. 특정 위치 지정 구멍에 맞도록 설계되었으며 블라인드 누르기 및 하드 잠금을 금지합니다. 스테인레스 스틸 DIN 914 콘 포인트 고정 나사는 미리 정의된 구멍의 미리 설정된 오목한 부분에 물려 위치를 지정합니다. 위치 결정 구멍 없이 매끄러운 샤프트 표면을 강제로 잠그는 것은 엄격히 금지되어 있습니다. 이로 인해 콘 팁이 부러지고 샤프트 표면이 긁히고 위치가 미끄러지며 안정적인 비틀림 방지 효과를 얻지 못할 수 있습니다.

2. 표준 정밀 도구를 사용하여 설치해야 합니다. 설치 중에는 올바른 크기의 표준 육각 소켓 렌치를 사용해야 합니다. 잠금 중에 공구가 미끄러지거나 내부 구멍이 둥글게 되어 나사가 걸려 분해가 어려워지는 것을 방지하기 위해 비표준 또는 낡은 공구를 사용하는 것은 엄격히 금지됩니다.

3. 과부하 손상을 방지하기 위해 잠금력을 제어하십시오. 높은 토크로 잠글 때는 힘이 균등하게 가해져야 합니다. 과도하게 힘을 주어 조이면 콘 팁이 파손되고 위치 지정 구멍이 변형되어 조립 정확도가 손상되고 장비의 후속 작동 안정성에 영향을 미칠 수 있습니다.

4. 작업 조건을 차별화하고 적절한 재질을 선택하십시오. 일반 실내 기계의 경우 합금강 모델을 선택하여 경도를 높일 수 있습니다. 습한 환경, 실외 또는 부식성 환경의 경우 장기간 산화 및 녹으로 인해 잠금 장치가 파손되고 분해가 어려워지는 것을 방지하기 위해 스테인레스 스틸 재질을 사용해야 합니다.

5. 잦은 조정 시나리오에서 잠금 상태를 정기적으로 확인하십시오. 반복적으로 조정해야 하고 장기간 진동을 받기 쉬운 장비 지점의 경우 잠금 상태에 대한 정기적인 확인이 필요합니다. 장비의 전체 ​​정확도에 영향을 미칠 수 있는 장기간의 진동으로 인해 누적된 미세 변위를 방지하려면 느슨한 나사를 즉시 조여야 합니다.

6. 하중 지지 잠금 나사 대신 사용하지 마십시오. 이 제품은 정밀 위치 지정 및 제한 액세서리입니다. 핵심 기능은 비틀림 방지, 위치 결정 및 미세 조정입니다. 하중 지지, 인장 또는 전단 주 잠금 나사로 사용할 수 없습니다. 파손 및 고장을 방지하려면 과부하를 피하십시오.
