GB819 접시형 십자형 기계 나사

Wanluo 공급업체의 중국 GB819 카운터싱크 십자형 기계 나사는 국가 표준 사양에 따라 엄격하게 생산되며 평면 숨겨진 정밀 조립 시나리오를 전문으로 합니다. GB818 돌출 팬 헤드 기계 나사와 달리 이 모델은 표준 90도 테이퍼 접시 머리 구조를 채택하여 조인 후 작업물에 완전히 내장되어 돌출이 없는 초평탄한 표면을 달성할 수 있습니다.

문의 보내기

Product Description

표준 전체 스레드 미터법 기계 나사인 Wanluo의 GB819 접시형 십자형 기계 나사는 조립을 위해 미리 태핑된 나사산 구멍이 필요하며, 고정밀 나사산 일치, 헐거운 장착 없음 및 안정적인 잠금 기능이 특징입니다. 정밀 조립 시 돌출된 나사 간섭, 편평하지 않은 작업물 표면 및 이동 부품 차단 문제를 완벽하게 해결하며 고평탄도 장비, 정밀 금형 및 유선형 제품 조립에 널리 사용됩니다.

제품 구성 특성 및 대량 생산 장인 정신

GB819 십자형 접시 머리 기계 나사는 통합 냉간 단조 성형 및 고정밀 2차 나사산 롤링 공정을 채택합니다. 산업 표준인 90° 테이퍼 헤드는 정확한 각도 공차를 갖추고 있어 범용 공작물 카운터보어 구멍에 완벽하게 맞아 원활한 플러시 설치를 실현합니다. 깊어진 표준 십자 홈은 수동 및 전동 드라이버에 꼭 맞아 고속 일괄 조립 및 반복 분해 중에 공구 미끄러짐 및 홈 손상을 효과적으로 방지합니다. 완전하고 균일한 미터법 나사산은 정확한 치수 공차, 부드러운 나사 체결 및 강력한 피팅 견고성을 가지며 걸림이나 나사산 미끄러짐이 없습니다. 고품질 스테인리스강과 아연도금 탄소강 소재로 제작된 나사 본체는 균일한 경도, 우수한 인장 저항, 피로 방지 및 부식 방지 성능을 갖추고 있어 다양한 경하중 작업 환경에서 장기간 안정적인 체결 정확도를 유지합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	GB819 접시머리 십자형 매립 기계 나사, 플랫 헤드 미터법 기계 볼트
경영진 표준	GB819, ISO 표준, 상호 참조 DIN/ANSI 표준
사용 가능한 재료	304, 316, 316L 스테인레스 스틸, 탄소강 아연 도금
크기 범위	M1.6-M12 전체 표준 미터법 크기, 맞춤형 비표준 길이 사용 가능
헤드 유형	90° 표준 테이퍼형 카운터성크 헤드, 완전 플러시 숨겨진 설치
드라이브 유형	범용 수동 및 전동 공구와 호환되는 표준 십자 홈
스레드 기능	정확한 전체 미터 나사산, 균일한 톱니 피치, 높은 매칭 정확도
표면 처리	산세 및 패시베이션, 버가 없는 매끄러운 표면, 녹 방지 및 부식 방지
기계적 성질	높은 인장 강도, 안정적인 잠금력, 피로 방지, 재사용 가능한 체결
포장방법	방습 내부 포장 + 수출용 상자, 대량 주문시 팔레트 포장
공급 서비스	스팟 대량 공급, 비표준 맞춤화, 혼합 패스너 원스톱 조달

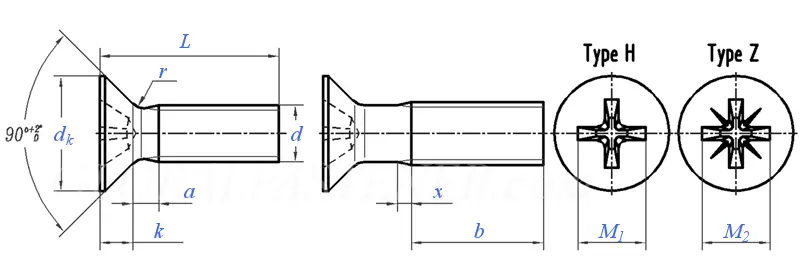

Gb819 Countersunk Cross Recessed Machine Screw

나사산 d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	정점		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	최대		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	이론.	최대	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	실제	최대=공칭 크기	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	실제	분	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	최대=공칭 크기		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	최대		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	최대		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
소켓번호			0	0	1	1	2	2	2	3	4	4
M₁	참조.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	참조.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
침투 깊이	H형	최대	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	H형	분	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Z형	최대	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Z형	분	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

핵심 기능적 이점 및 시스템 엔지니어링 애플리케이션

1. 완전 접시형 플러시 설치 설계로 표면 돌출이 완전히 제거되어 기계적 슬라이딩 부품의 마찰, 충돌 및 걸림을 효과적으로 방지하여 조립된 공작물의 원활한 작동과 높은 평탄도를 보장합니다.

2. 표준 90° 테이퍼 헤드는 범용 카운터보어 구멍에 완벽하게 맞으며 이음매 없는 조립을 실현하여 장비 표면의 평탄도와 전반적인 미학을 크게 향상시켜 고정밀 외관 조립에 적합합니다.

3. 정밀 압연 풀 메트릭 스레드는 표준 너트, 와셔 및 스레드 구멍과 완벽하게 일치하는 높은 공차 정확도를 갖추고 있으며 부드러운 나사 조임 및 스레드 미끄러짐이 없어 장기간 반복적인 분해 및 유지 관리를 지원합니다.

4. 최적화된 십자 홈 구조는 공구 피팅 견고성을 향상시켜 고토크 잠금 및 일괄 조립 중에 미끄러짐 및 홈 손상을 효과적으로 방지하여 생산 효율성 및 조립 수율을 향상시킵니다.

5. 다양한 재료 옵션이 다양한 작업 환경에 적응합니다. 스테인레스 스틸 버전은 산화 및 부식에 강하고, 아연 도금 탄소강은 조달 비용을 줄여 실내 조명 조립 및 야외의 약간 부식성이 있는 현장 요구 사항을 충족합니다.

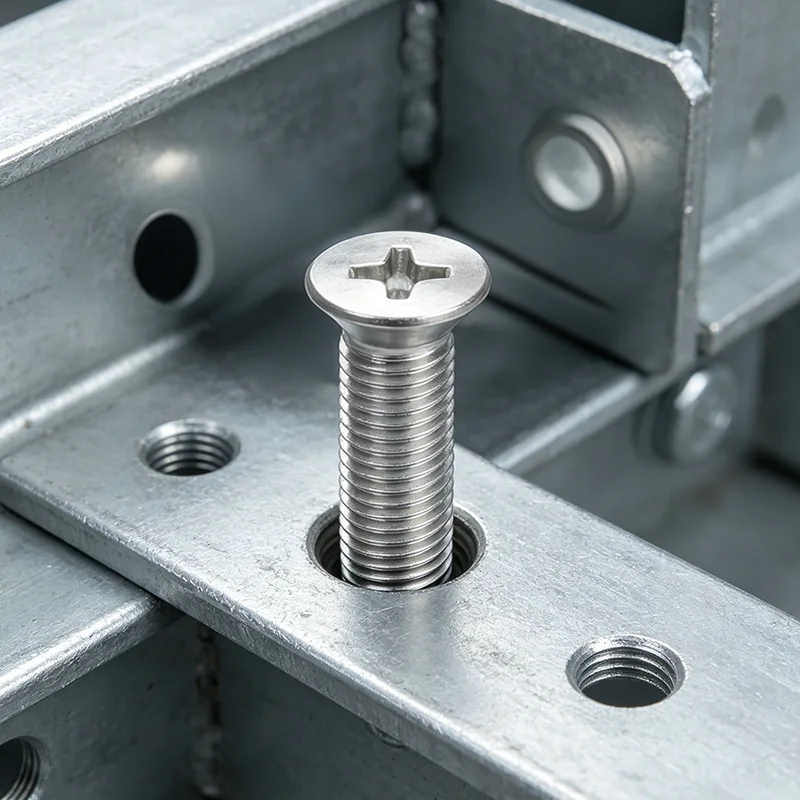

Gb819 Countersunk Cross Recessed Machine Screw

FAQ

Q1: GB819와 GB818 기계 나사의 차이점은 무엇입니까?

A1: GB818은 기존 노출 설치용 돌출 팬 헤드이고, GB819는 완전 매립형 숨겨진 설치용 접시형 플랫 헤드입니다. 스레드 사양은 일관되고 헤드 구조만 다릅니다. GB819는 돌출이 없고 매우 평평한 표면이 필요한 시나리오에 특별히 사용됩니다.

Q2: GB819는 설치를 위해 미리 태핑된 구멍이 필요합니까?

A2: 그렇습니다. 표준 기계 나사로서 고정을 위해 미리 태핑된 나사산 구멍이나 지지 너트와 일치해야 합니다. 셀프 태핑 나사처럼 직접 셀프 태핑이 불가능하므로 고정밀 조립 공차가 보장됩니다.

Q3: 접시 머리가 체결 강도에 영향을 줍니까?

A3: 아니요. 나사 본체 나사산과 코어 직경은 일반 기계 나사의 일관된 인장 강도와 잠금 안정성을 갖춘 표준 산업 디자인을 채택합니다. 접시 머리는 체결 성능을 저하시키지 않고 설치 형태만 변경합니다.

Q4: GB819 나사는 어떤 시나리오에 적합합니까?

A4: 정밀 기기, 자동화 장비 슬라이딩 부품, 금형 액세서리, 전자 장비 케이스, 가구 평면 조립 및 평평한 표면이 필요하고 구조적 간섭이 없는 모든 시나리오에 널리 사용됩니다.

Q5: GB819 나사의 특별 사양을 맞춤 설정할 수 있습니까?

A5: 그렇습니다. 우리는 특수 정밀 조립 및 엔지니어링 사용자 정의 요구 사항을 충족하기 위해 비표준 나사 길이, 특수 스레드 피치 및 맞춤형 표면 처리 사용자 정의를 지원합니다.
