스테인레스 스틸 DIN 444 스윙 볼트 유연한 아이 볼트

유연한 연결 및 이동식 클램핑 시나리오에 맞게 설계된 Wanluo 공장의 스테인레스 스틸 DIN 444 스윙 볼트 유연한 아이 볼트는 국제 DIN 444 산업 표준을 준수합니다. 유연한 아이 볼트 또는 피쉬 아이 볼트라고도 알려진 이 제품은 견고한 고정 패스너와 다르며 자유로운 스윙과 각도 조정을 지원하는 이동식 아이 링 구조가 특징입니다.

문의 보내기

Product Description

Wanluo 공급업체는 스테인레스 스틸 DIN 444 스윙 볼트 유연한 아이 볼트 제조를 전문으로 합니다. 이 유연한 디자인은 조립 사각 및 구조적 장력을 효과적으로 제거하여 지그 고정 장치 클램핑, 이동식 기계적 연결 및 빠른 잠금 장비에 이상적입니다. 우리는 다양하고 유연한 체결 요구 사항을 충족하기 위해 재고가 있는 표준 사양과 맞춤형 비표준 맞춤화를 제공합니다.

유연한 연결 및 구조적 장점

이 스테인레스 스틸 DIN 444 스윙 볼트 유연한 아이 볼트는 설치 중에 핀 샤프트 주위로 자유롭게 회전하고 스윙할 수 있는 부드러운 둥근 아이 구멍이 있는 통합 정밀 단조 및 선삭 공정을 채택합니다. 다양한 조립 각도에 자동으로 적응할 수 있어 강제 위치 지정으로 인한 견고한 돌출 및 굽힘 변형을 방지할 수 있습니다. 나사산 로드는 정밀한 나사산 롤링 기능으로 높은 매칭 정확도를 제공하여 각도 조정 후에도 안정적인 잠금을 보장합니다. 고순도 스테인레스 스틸 소재를 사용하여 우수한 내마모성, 내식성, 구조적 인성을 제공하며 반복적인 개폐 기계적 작동에도 유연한 가동 성능과 장기적인 연결 안정성을 유지합니다.

제품 매개변수

매개변수 항목	상세사양
제품명	스테인레스 스틸 DIN 444 스윙 볼트, 유연한 아이 볼트
경영진 표준	DIN 444(A/B/C 유형), GB/T 798과 호환 가능, 맞춤형 비표준 크기
사용 가능한 재료	재고 있음: 304, 316; 맞춤형: 2205, 2507 듀플렉스 스테인레스 스틸
크기 범위	M5-M39 기존 풀 사이즈, 맞춤형 아이홀 직경 및 볼트 길이
스레드 유형	표준 미터법 거친 나사산, 정밀 클램핑을 위해 맞춤화 가능한 가는 나사산
표면 처리	산세 및 부동태화, 버가 없는 매끄러운 표면, 균일한 부식 방지 마감
기계적 성질	안정적인 인장 강도, 강한 스윙 마모 저항, 빈번한 움직임 후에도 쉽게 변형되지 않음
포장방법	충돌방지 내부포장 + 수출용 상자, 대량배송용 팔레트 포장
공급 서비스	스팟 도매, 유형 맞춤화, 혼합 패스너 원스톱 조달

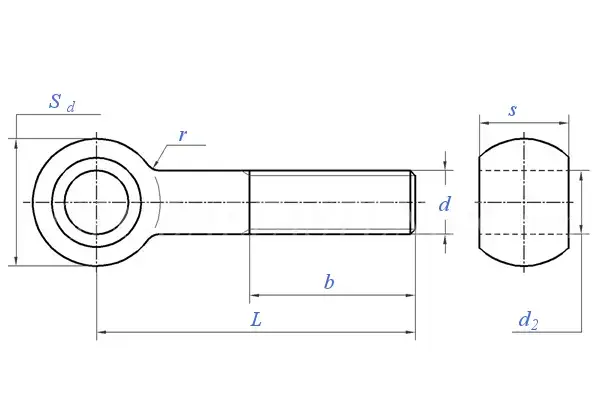

Stainless Steel Din 444 Swing Bolt Flexible Eye Bolt

나사산 d			M5	M6	M8	M10	M12	M16	M20	M24	(M27)
P	정점		0.8	1	1.25	1.5	1.75	2	2.5	3	3
b	L ≤125		16	18	22	26	30	38	46	54	60
	125		-	-	28	32	36	44	52	60	66
	L>200		-	-	-	-	49	57	65	73	79
d₂	최소=공칭 크기		5	6	8	10	12	16	18	22	24②
d₂	최대		5.03	6.03	8.036	10.036	12.043	16.043	18.043	22.052	24.052
S_d	최대		12	14	18	20	25	32	40	45	50
	A형	분	10.9	12.9	16.9	18.7	23.7	30.4	38.4	43.4	48.4
	B와 C 유형	분	11.57	13.57	17.57	19.48	24.48	31.38	39.38	44.38	49.38
r	공칭 크기		2.5	4	4	4	6	6	6	10	10
	최대		3.75	6	6	6	9	9	9	15	15
	분		1.875	3	3	3	4.5	4.5	4.5	7.5	7.5
s	A형	최대	8	9	11	14	17	19	24	28	30
	A형	분	7.52	8.52	10.3	13.3	16.3	18.16	23.16	27.16	29.16
	B와 C 유형	최대	6	7	9	12	14	17	22	25	27
	B와 C 유형	분	5.88	6.85	8.85	11.82	13.82	16.82	21.79	24.79	26.79

핵심 애플리케이션 및 기능적 특징

1. 자유 스윙 및 각도 조정 기능은 견고한 체결 편차 문제를 해결하여 일반 볼트가 충족할 수 없는 고르지 않은 조립 표면과 다중 각도 연결 요구 사항에 적응합니다.

2. 부드럽게 연마된 아이 홀은 핀 샤프트 주위의 유연한 회전을 보장하며 빈번한 열기, 닫기 및 클램핑 작업 중에 마찰이 적고 끼임이 발생하지 않아 장비 작동 유연성이 향상됩니다.

3. 고품질 스테인레스 스틸 소재는 산업용 지그, 이동식 고정 장치, 파이프 라인 장력 연결 및 습한 작업장 작업 환경에 적합한 우수한 녹 및 내식성을 제공합니다.

4. 일체형 단조 성형으로 견고한 구조와 강한 전단 저항을 보장하여 반복적인 동적 체결 및 스윙 작업 시 파손 및 파손을 방지합니다.

5. 다양한 표준 유형과 유연한 맞춤형 기능을 통해 기계적 고정 장치 위치 지정, 장비 이동식 연결 및 산업용 조정 가능한 잠금 시나리오에 널리 적용할 수 있습니다.

Stainless Steel Din 444 Swing Bolt Flexible Eye Bolt

FAQ

Q1: 스테인레스 스틸 DIN 444 스윙 볼트 플렉서블 아이 볼트와 일반 아이 볼트의 차이점은 무엇입니까?

A1: 고정 하중 리프팅 아이 볼트와 달리 DIN 444 스윙 볼트는 유연한 이동식 연결에 중점을 둡니다. 이는 수직 호이스팅 하중 지지가 아닌 클램핑 및 이동식 기계적 조정에 주로 사용되는 자유로운 각도 스윙 및 적응형 위치 지정을 지원합니다.

Q2: DIN 444 볼트의 A/B/C 유형은 무엇입니까?

A2: 세 가지 유형은 아이홀 크기와 구조적 공차가 다르며 다양한 핀 샤프트 일치 및 클램핑 정밀도 요구 사항에 맞게 조정됩니다. 귀하의 장비 조립 표준에 따라 해당 유형을 선택하고 맞춤화할 수 있습니다.

Q3: 장기간 사용 후에도 스윙 볼트가 원활하게 회전할 수 있습니까?

A3: 아이 홀은 매끄러운 내벽과 엄격한 공차 제어로 정밀하게 가공됩니다. 스테인레스 스틸 소재는 내마모성이 우수하여 걸림이나 느슨한 간격 없이 장기간 유연한 스윙을 보장합니다.

Q4: 맞춤형 비표준 아이홀 크기가 지원됩니까?

대답4: 그렇습니다. 특수 핀 샤프트 및 장비 설치 간격에 맞게 아이 홀 직경, 볼트 로드 길이, 나사 피치 및 특수 형상 구조의 맞춤형 사용자 정의를 지원합니다.

Q5: 스윙 볼트는 어떤 주요 시나리오에 적합합니까?

A5: 산업용 지그 고정 장치, 조정 가능한 클램핑 장비, 이동식 기계 연결, 파이프라인 장력 고정 및 빈번한 조정과 유연한 위치 지정이 필요한 기타 시나리오에 널리 사용됩니다.
