육각 소켓 캡 나사 DIN 912 알렌 볼트

독일 정밀 산업 표준에 따라 Wanluo의 공급업체가 제조한 이 육각 소켓 캡 나사 DIN 912 Allen Bolt는 고급 고정 부품입니다. 주로 정밀한 기계 조립, 숨겨진 잠금 및 고정밀 장비 조립 시나리오를 위해 설계되었습니다. 작동을 위해 외부 렌치에 의존하는 외부 육각형 볼트의 기존 노출 설치와 달리 이 나사는 내장형 육각 구멍 + 원통형 헤드 내장형 구조를 채택하여 작업물 구멍 내에 완전히 수용될 수 있어 은폐되고 평평한 조립이 가능합니다. 이는 기존 패스너의 돌출된 간섭, 제한된 공간으로 인한 좁은 공간에서의 작업 불가능, 불규칙한 조립 표면 등 업계의 문제점을 효과적으로 해결합니다.

문의 보내기

Product Description

Wanluo 공장은 이 육각 소켓 캡 나사 DIN 912 Allen Bolt를 개발할 때 통합 냉간 단조 및 정밀 나사 롤링 공정에 의존했습니다. 전체 구조는 고정밀도와 강력한 잠금 안정성을 갖추고 있습니다. 고품질의 스테인레스 스틸과 결합하여 진동 및 복잡한 작업 조건에서도 오랫동안 정밀한 잠금 상태를 유지할 수 있습니다. 자동화 장비, 정밀 금형, 기구 및 장치의 고급 조립을 위한 핵심 지지 나사입니다.

제품특징

1. 임베디드 설치 구조, 조립 간섭 없음

육각 소켓 캡 나사 DIN 912 Allen Bolt는 원통형 헤드 내장 디자인을 채택합니다. 잠긴 후에는 구성 요소가 노출되지 않으므로 주변 액세서리의 움직임이나 장비의 조립 및 장착을 방해하지 않습니다. 평평한 표면, 밀봉된 조립 및 슬라이딩 핏이 필요한 정밀한 구조에 완벽하게 적합하여 장비의 전반적인 조립 무결성을 크게 향상시킵니다.

2. 내부 육각형 드라이브 설계, 좁은 공간에서의 강력한 적응성

표준 육각형 구동 구멍이 내장되어 있으며 외부 렌치 회전 공간을 남기지 않고 내부 육각 렌치로 완성할 수 있습니다. 특히 컴팩트한 구조, 밀집된 설치 지점 및 좁은 공동의 건설 문제를 해결합니다. 조립 적응성은 기존의 외부 육각 볼트보다 훨씬 뛰어납니다.

3. 정밀한 성형 공정, 미끄러짐 없는 정밀한 맞물림

고정밀 스레드 롤링 처리와 결합된 일체형 냉간 단조 공정을 통해 형성됩니다. 치아 모양은 완전하고 균일하며 엄격한 공차 기준이 적용됩니다. 내부 구멍은 동심도가 높고 내부 벽이 매끄 럽습니다. 분해 과정이 단단히 고정되어 있으며 높은 토크 잠금으로 인해 균열, 미끄러짐 또는 나사산 파손이 발생하지 않습니다. 반복적인 디버깅 분해를 지원하며 오랜 기간 동안 정확도가 감소하지 않습니다.

4. 안정적인 재료 성능, 내구성 및 내식성

고순도 스테인레스 스틸 원료를 선택하여 인장강도와 내피로성이 우수한 제품입니다. 장비의 잦은 진동 및 기계적 왕복운동 조건을 견딜 수 있으며, 녹 및 내식성도 우수합니다. 복잡한 환경에서도 습하고 약간의 부식을 두려워하지 않습니다. 내구성이 대폭 향상되었습니다.

5. 베이스 표면 피팅 디자인, 균일한 잠금력

나사의 바닥은 편평하고, 머리 부분은 매끄럽게 둥글게 되어 있습니다. 가공물의 막힌 홀과의 밀착성이 매우 높고, 로딩의 불균일 없이 잠금력이 균일합니다. 국부적인 압축 변형, 잘못된 잠금 또는 풀림 문제가 발생하지 않아 각 조립 지점에서 잠금 강도의 일관성이 보장됩니다.

적용 시나리오

1. 정밀 금형 공구 조립

2. 자동화된 기계 장비 조립

3. 정밀 기기 및 전기 장비

4. 고급 기계 구조 수정 및 유지 관리

Hex Socket Cap Screw Din 912 Allen Bolt

구조적 장점 및 공정 성능

DIN 912 알렌 볼트는 완전하고 균일한 나사 프로파일과 정확한 공차 제어를 통해 일체형 냉간 단조 성형 및 정밀 나사 롤링 공정을 채택합니다. 표준 내부 육각형 홈은 부드러운 내벽과 높은 동심도로 깊게 가공되어 조립 중에 미끄러짐이나 톱니 부러짐 없이 알렌 렌치와 꼭 맞는 것을 보장합니다. 둥근 헤드 바닥과 편평한 베어링 표면은 공작물 접시 구멍에 밀착되어 돌출부가 없는 플러시 숨김 설치를 실현합니다. 고순도 스테인리스 스틸 원료는 나사에 우수한 인장 저항성, 내피로성, 내식성을 부여하여 잦은 진동과 열악한 작업 환경에서도 장기적으로 안정적인 체결 정확도를 유지하고 장비 조립의 무결성과 미관을 효과적으로 향상시킵니다.

제품 매개변수

매개변수 항목	상세사양
제품명	스테인레스 스틸 육각 소켓 캡 나사, DIN 912 알렌 볼트
경영진 표준	DIN 912, ISO 4762, GB 표준, 맞춤형 비표준 길이 및 크기
사용 가능한 재료	304, 316, 316L 스테인레스 스틸; 2205/2507 이중 강철 맞춤형
크기 범위	M2-M48 전체 미터법 사양, 맞춤형 초단/초장 나사 본체
드라이브 유형	정밀 내부 육각 소켓 드라이브, 표준 알렌 렌치 매칭
표면 처리	산 세척 및 패시베이션, 버가 없는 스레드, 매끄러운 부식 방지 표면
기계적 성질	높은 인장강도, 강력한 잠금 안정성, 피로 방지 및 풀림 방지
포장방법	방습 독립 포장 + 수출용 상자, 대량 주문용 팔레트 포장
공급 서비스	스팟 대량 공급, 비표준 맞춤화, 혼합 패스너 원스톱 조달

Hex Socket Cap Screw Din 912 Allen Bolt

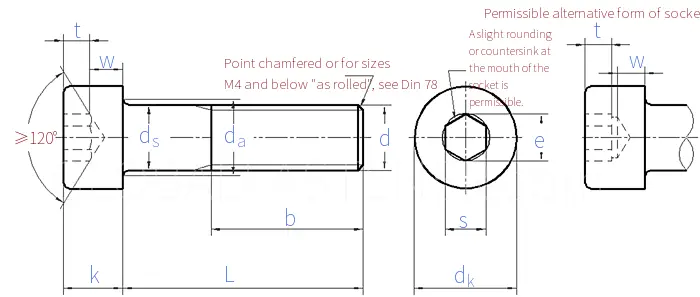

스레드 크기 d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	정점	굵은 실	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		가는 나사 피치-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		가는 나사 피치-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	평범한 머리	최대	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	널링 헤드	최대	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	분		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	최대		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	최대		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	분		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	분		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	최대		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	분		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	공칭 크기		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	분		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	최대		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	분		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	분		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

스레드 크기 d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	정점	굵은 실	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		가는 나사 피치-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		가는 나사 피치-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	평범한 머리	최대	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	널링 헤드	최대	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	분		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	최대		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	최대		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	분		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	분		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	최대		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	분		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	공칭 크기		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	분		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	최대		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	분		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	분		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
